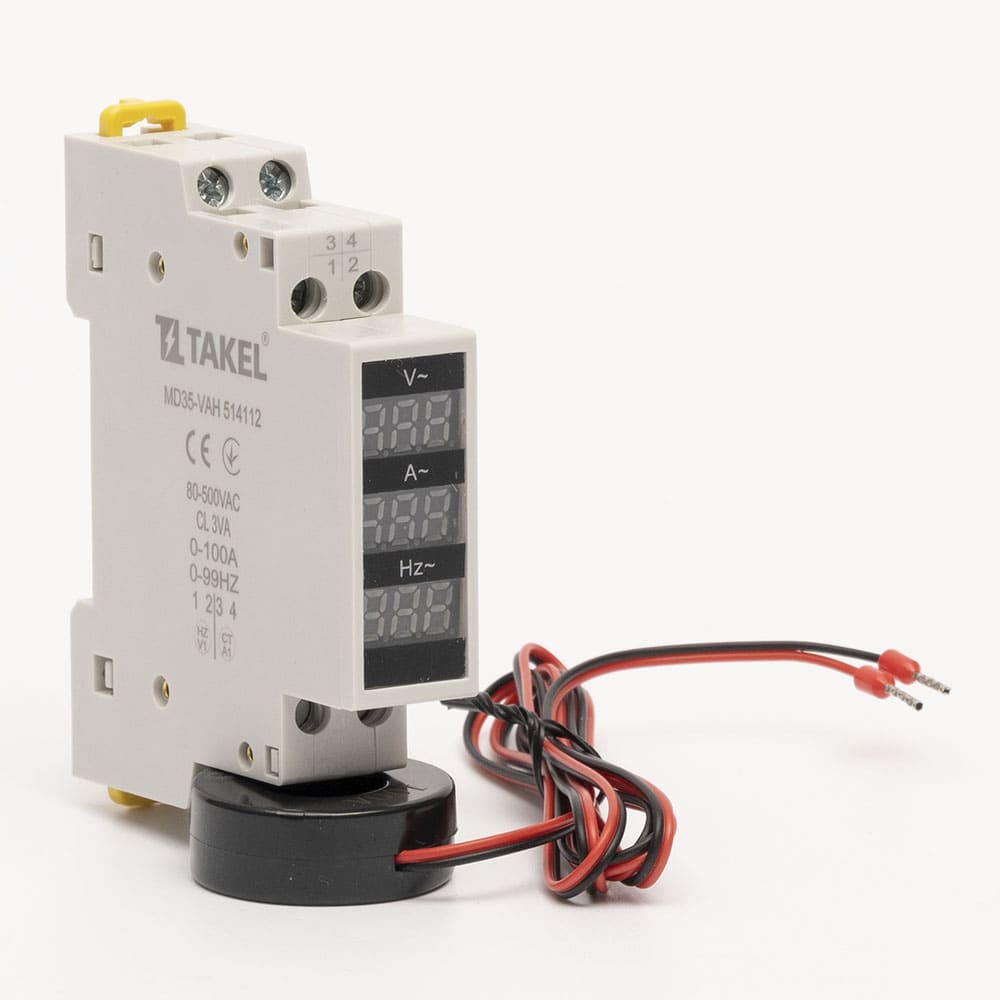

Измеритель 3 в 1 MD35-VAH (АC 80-500V, 0-100А, 0-99Hz) TAKEL

Частота F, Гц: 0-99

Номинальный ток In, А: 0-100A (АС)

Диапазон измерения: 80-500V, 0-100А, 0-99Hz (AC)

Способ крепления: Din-рейка 35мм

Количество фаз: 1

Мощность потребления, ВА: 2

Частота обновления: 1 раз/сек

Погрешность, %: ± 1%

Сечение жесткого провода, мм²: 1...6 мм²
