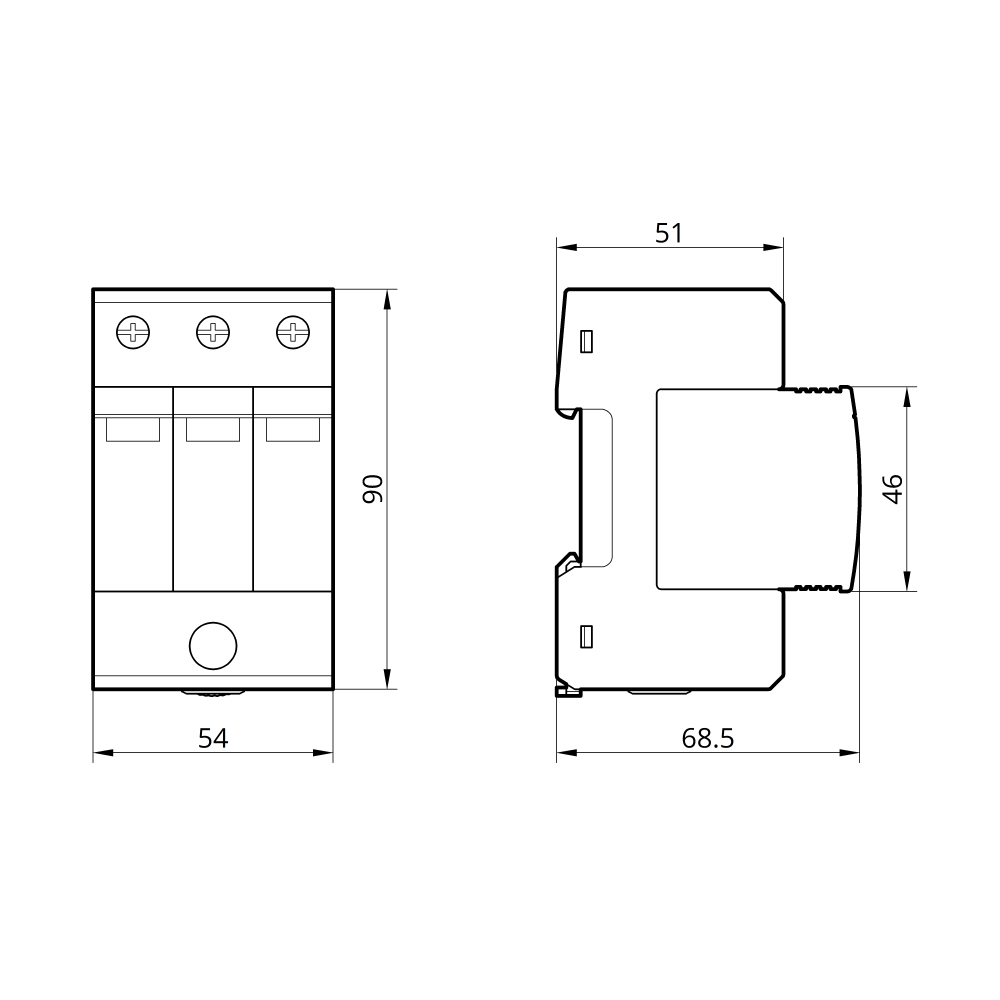

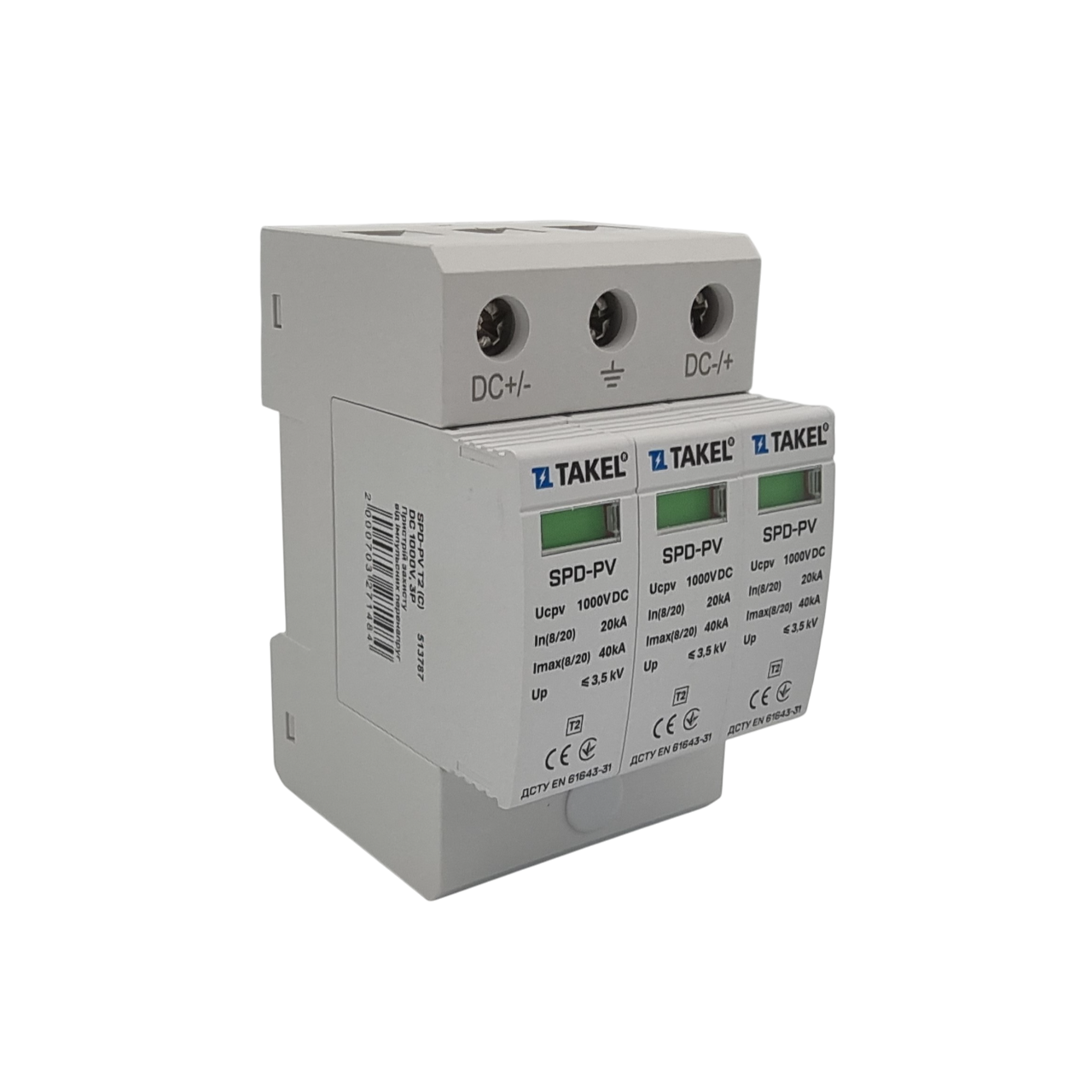

Устройство защиты от импульсных перенапряжений SPD-PV T2 (C) DC 1000V, 3Р TAKEL

Сечение жесткого провода, мм²: до 25 мм²

Номинальный ток In, А: 20 кА 8/20 мкс

Количество модулей: 3

Предельно допустимый ток КЗ, А: 11 кА

Тип класса разрядника: II, Т2, C

Максимальное длительное рабочее напряжение, Ucpv: 1000 В DC

Максимальный ток разряда, Inmax: 40 кА 8/20 мкс

Максимальный уровень напряжения защиты, Up: <= 3.5 кВ

Время срабатывания: <= 25 нс

Тепловая защита: Да

Монтаж: DIN рейка 35 мм

Степень защиты: IP20

Момент затяжки винтов, Нм: 3

Эксплуатационная температура, °C: -40...+70 °С

Местная сигнализация: Зеленый и красный флажок

Дистанционная сигнализация: Нет
