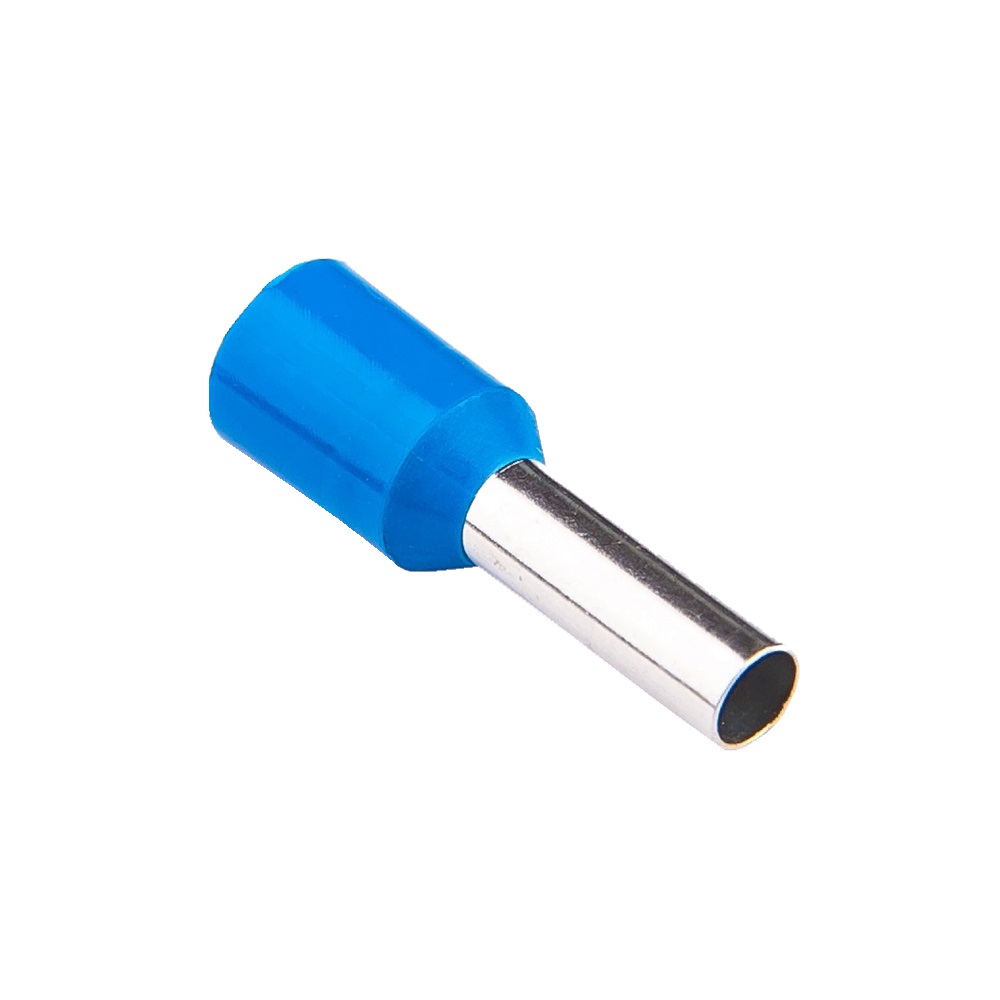

Наконечник втулочный (трубчатый) с изоляцией HB 4/10

∅D:: 4.4

∅d:: 3.2

∅d₁:: 2.8

L: : 17.5

L₁:: 10

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Голубой

Единица измерения: 100шт.

∅D:: 2.8

∅d:: 1.6

∅d₁:: 1.3

L: : 18.4

L₁:: 12

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Голубой

Единица измерения: 100шт.

∅D:: 4

∅d:: 2.6

∅d₁:: 2.3

L: : 15.2

L₁:: 8

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Голубой

Единица измерения: 100шт.

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 4…25

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 1 000

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 24 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 100

Номинальный ток для категории AC-3 (Ie, AC-3), А: 80

Номинальная мощность (Р) при 230В (AC-3), кВт: 22

Номинальная мощность (Р) при 400В (AC-3), кВт: 37

Номинальная мощность (Р) при 660В (AC-3), кВт: 45

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 6…20 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 37

Механический ресурс циклов, млн.: 3

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 12

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8 000

Номинальная наибольшая отключающая способность Icn, А: 640

Номинальный кратковременный допустимый ток Icw, кА: 135A – 10 мин, 320A – 1 мин, 640A – 10 с, 990A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 800 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅D:: 12.7

∅d:: 8.7

∅d₁:: 8.3

L: : 30

L₁:: 16

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Серый

Единица измерения: 100шт.

∅D:: 25

∅d:: 21.9

Фиксация/Самовозврат: Самовозврат

Ø отверcтия в панели, мм: 22

Подсветка: красная

Кол-во и тип контактов: 1NO+1NC

Номинальный ток In, А: 3

Форма: плоская

Толщина панели, мм: 1-15

Способ соединения: под пайку/коннектор

∅D:: 12.7

∅d:: 8.7

∅d₁:: 8.3

L: : 34

L₁:: 22

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Серый

Единица измерения: 100шт.

∅E:: 6.4

∅d:: 4.3

∅D:: 12.7

∅d:: 8.7

∅d₁:: 8.3

L: : 32

L₁:: 18

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Серый

Единица измерения: 100шт.

Фиксация/Самовозврат: -

Ø отверcтия в панели, мм: 16

Подсветка: желтая

Кол-во и тип контактов: -

Номинальный ток In, А: 2-5

Толщина панели, мм: -

Способ соединения: под пайку/коннектор

W₂:: 4.7

Кол-во положений: 2

Фиксация/Самовозврат: -

Подсветка: нет

Номинальный ток In, А: 6

Кол-во клавиш: 1

∅D:: 3.5

∅d:: 2.1

∅d₁:: 1.85

L: : 14.5

L₁:: 8

Количество в пачке: 100

Материал: Латунь с покрытием; ПВХ

Цвет: Красный

Единица измерения: 100шт.

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1…35

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 110 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 80

Номинальный ток для категории AC-3 (Ie, AC-3), А: 65

Номинальная мощность (Р) при 230В (AC-3), кВт: 18.5

Номинальная мощность (Р) при 400В (AC-3), кВт: 30

Номинальная мощность (Р) при 660В (AC-3), кВт: 37

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 8…12 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 28

Механический ресурс циклов, млн.: 5

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 5

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 520

Номинальный кратковременный допустимый ток Icw, кА: 110A – 10 мин, 260A – 1 мин, 520A – 10 с, 900A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 650 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Фиксация/Самовозврат: -

Ø отверcтия в панели, мм: 19

Подсветка: желтая

Кол-во и тип контактов: -

Номинальный ток In, А: 2-5

Толщина панели, мм: -

Способ соединения: под пайку/коннектор

W₂:: 6.2

Кол-во положений: 2

Фиксация/Самовозврат: -

Подсветка: нет

Номинальный ток In, А: 15

Кол-во клавиш: 1

∅E:: 13

∅D:: 16

∅d:: 12

Материал: Медь

Сечение номинальное, мм²: 70

Размер винта: М12

Тип: Кольцевой

∅D:: 4.4

∅d:: 3.2

∅d₁:: 2.8

L: : 17.5

L₁:: 10

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Черный

Единица измерения: 100шт.

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1…35

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 400 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 80

Номинальный ток для категории AC-3 (Ie, AC-3), А: 65

Номинальная мощность (Р) при 230В (AC-3), кВт: 18.5

Номинальная мощность (Р) при 400В (AC-3), кВт: 30

Номинальная мощность (Р) при 660В (AC-3), кВт: 37

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 8…12 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 28

Механический ресурс циклов, млн.: 5

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 5

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 520

Номинальный кратковременный допустимый ток Icw, кА: 110A – 10 мин, 260A – 1 мин, 520A – 10 с, 900A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 650 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 16.5

∅D:: 26.5

∅d:: 21

Материал: Луженая медь

Сечение номинальное, мм²: 240

Размер винта: М16

Тип: Кольцевой

∅E:: 17

∅D:: 31

∅d:: 24

Материал: Медь

Сечение номинальное, мм²: 400

Размер винта: М16

Тип: Кольцевой

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1…35

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 42 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 80

Номинальный ток для категории AC-3 (Ie, AC-3), А: 65

Номинальная мощность (Р) при 230В (AC-3), кВт: 18.5

Номинальная мощность (Р) при 400В (AC-3), кВт: 30

Номинальная мощность (Р) при 660В (AC-3), кВт: 37

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 8…12 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 28

Механический ресурс циклов, млн.: 5

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 5

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 520

Номинальный кратковременный допустимый ток Icw, кА: 110A – 10 мин, 260A – 1 мин, 520A – 10 с, 900A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 650 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 4…25

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 1 000

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 110 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 100

Номинальный ток для категории AC-3 (Ie, AC-3), А: 80

Номинальная мощность (Р) при 230В (AC-3), кВт: 22

Номинальная мощность (Р) при 400В (AC-3), кВт: 37

Номинальная мощность (Р) при 660В (AC-3), кВт: 45

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 6…20 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 37

Механический ресурс циклов, млн.: 3

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 12

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8 000

Номинальная наибольшая отключающая способность Icn, А: 640

Номинальный кратковременный допустимый ток Icw, кА: 135A – 10 мин, 320A – 1 мин, 640A – 10 с, 990A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 800 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 15

∅D:: 23

∅d:: 17

Материал: Медь

Сечение номинальное, мм²: 150

Размер винта: М14

Тип: Кольцевой

∅E:: 13

∅D:: 18

∅d:: 14

Материал: Медь

Сечение номинальное, мм²: 95

Размер винта: М12

Тип: Кольцевой

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 4…25

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 1 000

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 400 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 100

Номинальный ток для категории AC-3 (Ie, AC-3), А: 80

Номинальная мощность (Р) при 230В (AC-3), кВт: 22

Номинальная мощность (Р) при 400В (AC-3), кВт: 37

Номинальная мощность (Р) при 660В (AC-3), кВт: 45

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 6…20 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 37

Механический ресурс циклов, млн.: 3

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 12

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8 000

Номинальная наибольшая отключающая способность Icn, А: 640

Номинальный кратковременный допустимый ток Icw, кА: 135A – 10 мин, 320A – 1 мин, 640A – 10 с, 990A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 800 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 10.5

∅D:: 14

∅d:: 10

Материал: Медь

Сечение номинальное, мм²: 50

Размер винта: М10

Тип: Кольцевой

∅E:: 12.7

∅D:: 26.5

∅d:: 21

Материал: Луженая медь

Сечение номинальное, мм²: 240

Размер винта: М12

Тип: Кольцевой

W₂:: 4.9

Кол-во положений: 2

Фиксация/Самовозврат: -

Подсветка: есть

Номинальный ток In, А:

Кол-во клавиш: 1

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 4…25

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 1 000

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 42 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 100

Номинальный ток для категории AC-3 (Ie, AC-3), А: 80

Номинальная мощность (Р) при 230В (AC-3), кВт: 22

Номинальная мощность (Р) при 400В (AC-3), кВт: 37

Номинальная мощность (Р) при 660В (AC-3), кВт: 45

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 6…20 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 37

Механический ресурс циклов, млн.: 3

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 12

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8 000

Номинальная наибольшая отключающая способность Icn, А: 640

Номинальный кратковременный допустимый ток Icw, кА: 135A – 10 мин, 320A – 1 мин, 640A – 10 с, 990A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 800 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Номинальный ток In, А: 16

Степень защиты: IP44

Положение заземляющего контакта: 6 часов

∅E:: 17

∅D:: 25

∅d:: 19

Материал: Медь

Сечение номинальное, мм²: 185

Размер винта: М16

Тип: Кольцевой

∅E:: 10.5

∅d:: 4.3

W₂:: 4.8

Кол-во положений: 2

Фиксация/Самовозврат: -

Подсветка: нет

Номинальный ток In, А: 6

Кол-во клавиш: 1

∅E:: 5.3

∅d:: 5.9

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 4…25

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 1 000

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 36 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 125

Номинальный ток для категории AC-3 (Ie, AC-3), А: 95

Номинальная мощность (Р) при 230В (AC-3), кВт: 25

Номинальная мощность (Р) при 400В (AC-3), кВт: 45

Номинальная мощность (Р) при 660В (AC-3), кВт: 49

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 6…20 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 44

Механический ресурс циклов, млн.: 3

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 12

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8 000

Номинальная наибольшая отключающая способность Icn, А: 760

Номинальный кратковременный допустимый ток Icw, кА: 135A – 10 мин, 400A – 1 мин, 800A – 10 с, 1100A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 950 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

W₂:: 0.8

Кол-во положений: 2

Фиксация/Самовозврат: -

Подсветка: нет

Номинальный ток In, А: 6

Кол-во клавиш: 1

∅D:: 3

∅d:: 1.7

∅D:: 3

∅d:: 1.8

∅d₁:: 1.5

L: : 14.6

L₁:: 8

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Голубой

Единица измерения: 100шт.

W₂:: 4.7

Кол-во положений: 2

Фиксация/Самовозврат: -

Подсветка: нет

Номинальный ток In, А: 6

Кол-во клавиш: 1

∅D:: 6.3

∅d:: 3.9

∅d₁:: 3.5

L: : 26

L₁:: 18

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Черный

Единица измерения: 100шт.

∅D:: 3.5

∅d:: 2.1

∅d₁:: 1.8

L: : 18.4

L₁:: 12

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Голубой

Единица измерения: 100шт.

∅D:: 4.4

∅d:: 3.2

∅d₁:: 2.8

L: : 19.6

L₁:: 12

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Голубой

Единица измерения: 100шт.

∅D:: 3

∅d:: 1.7

Минимальный Ø обхвата: 10

Максимальный Ø обхвата: 82

Предел прочности, кгс : 22

Тип: B

∅E:: 8.4

∅d:: 5.9

∅E:: 13

∅d:: 4.3

∅D:: 4

∅d:: 2.6

∅d₁:: 2.3

L: : 25.2

L₁:: 18

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Голубой

Единица измерения: 100шт.

∅D:: 4.8

∅d:: 3.2

W₂:: 3.6

Кол-во положений: 2

Фиксация/Самовозврат: -

Подсветка: нет

Номинальный ток In, А: 6

Кол-во клавиш: 1

∅D:: 6.3

∅d:: 3.9

∅d₁:: 3.5

L: : 20

L₁:: 12

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Голубой

Единица измерения: 100шт.
