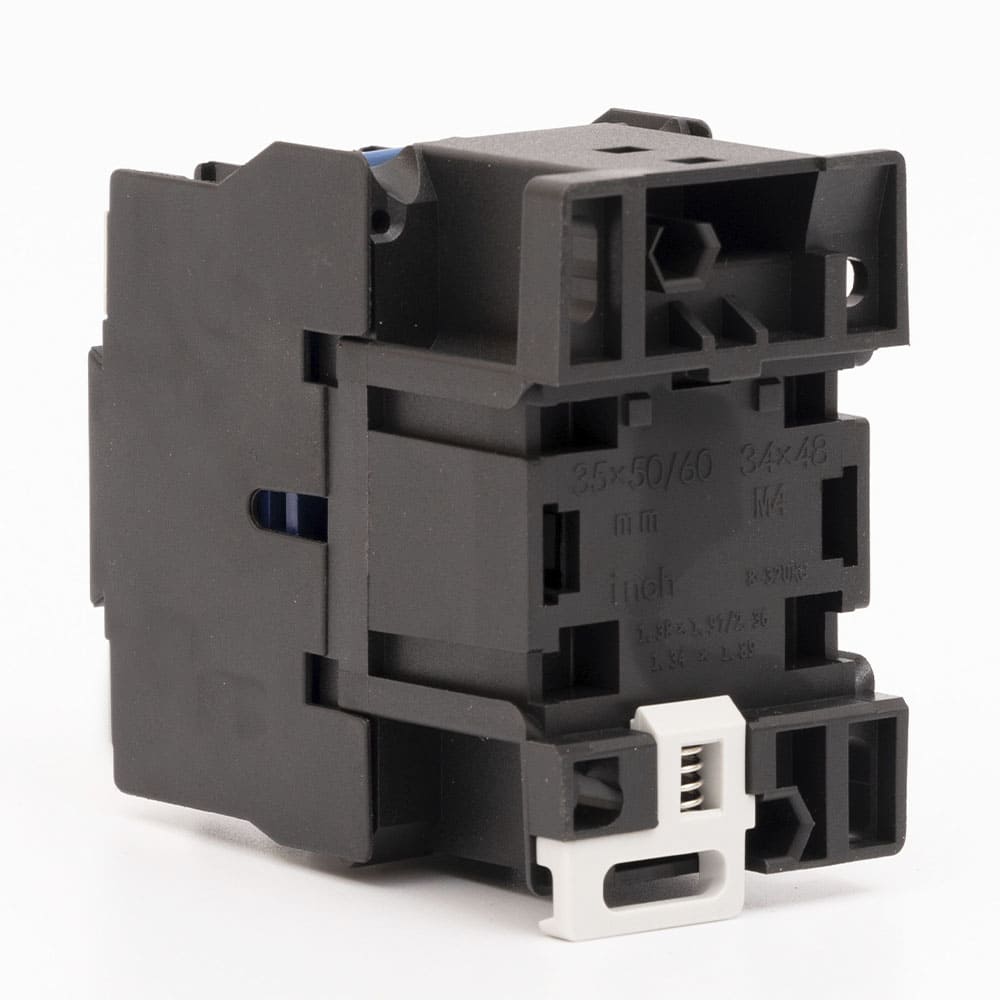

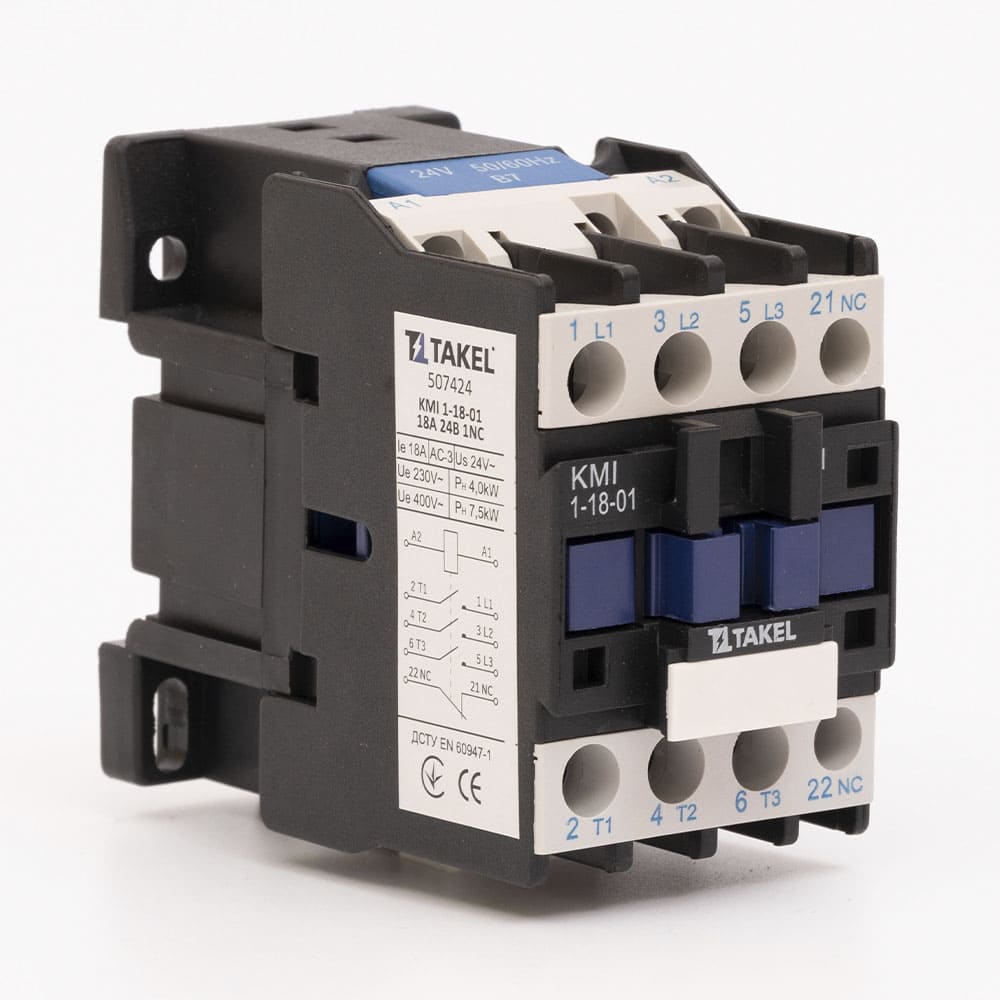

Контактор малогабаритный КМИ 1-18-01 18А 24В 1NC

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 24 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 32

Номинальный ток для категории AC-3 (Ie, AC-3), А: 18

Номинальная мощность (Р) при 230В (AC-3), кВт: 4

Номинальная мощность (Р) при 400В (AC-3), кВт: 7.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 10

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NC

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 7.7

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.2 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 144

Номинальный кратковременный допустимый ток Icw, кА: 40A – 10 мин, 84A – 1 мин, 145A – 10 с, 240A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 180 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение
