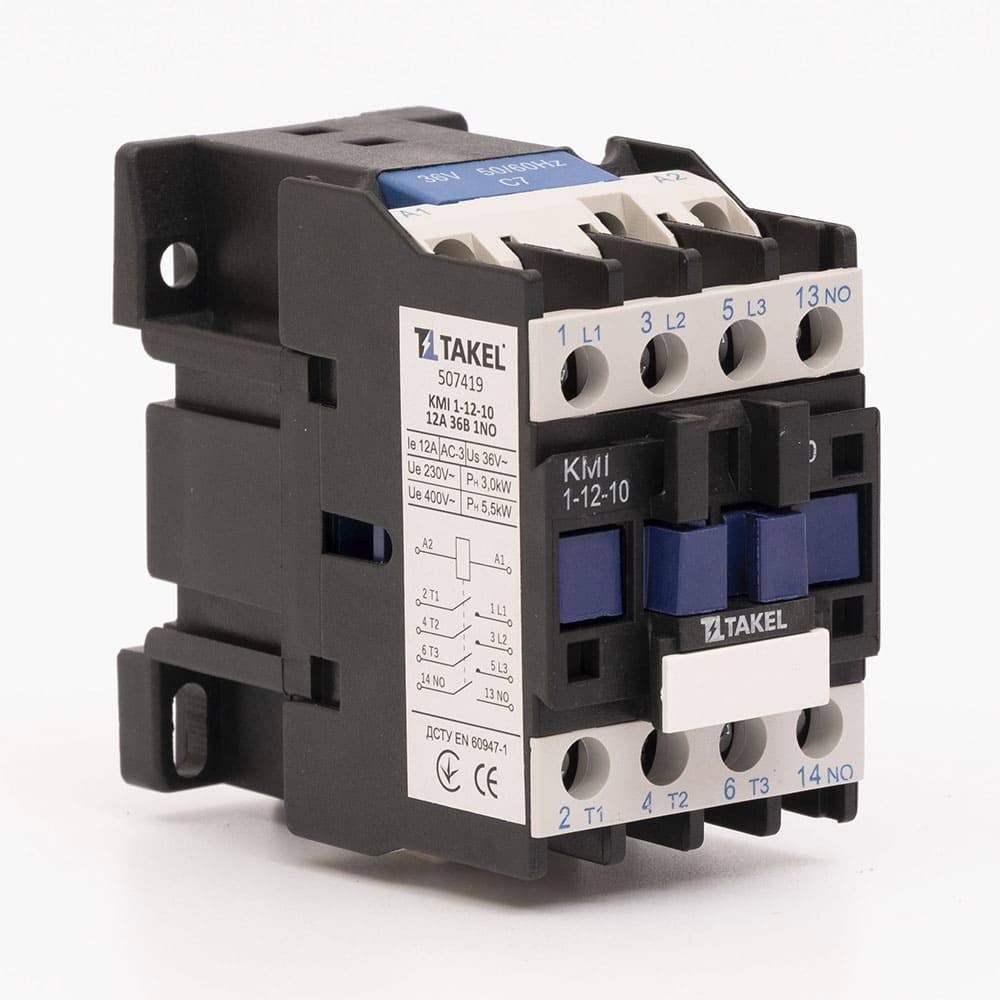

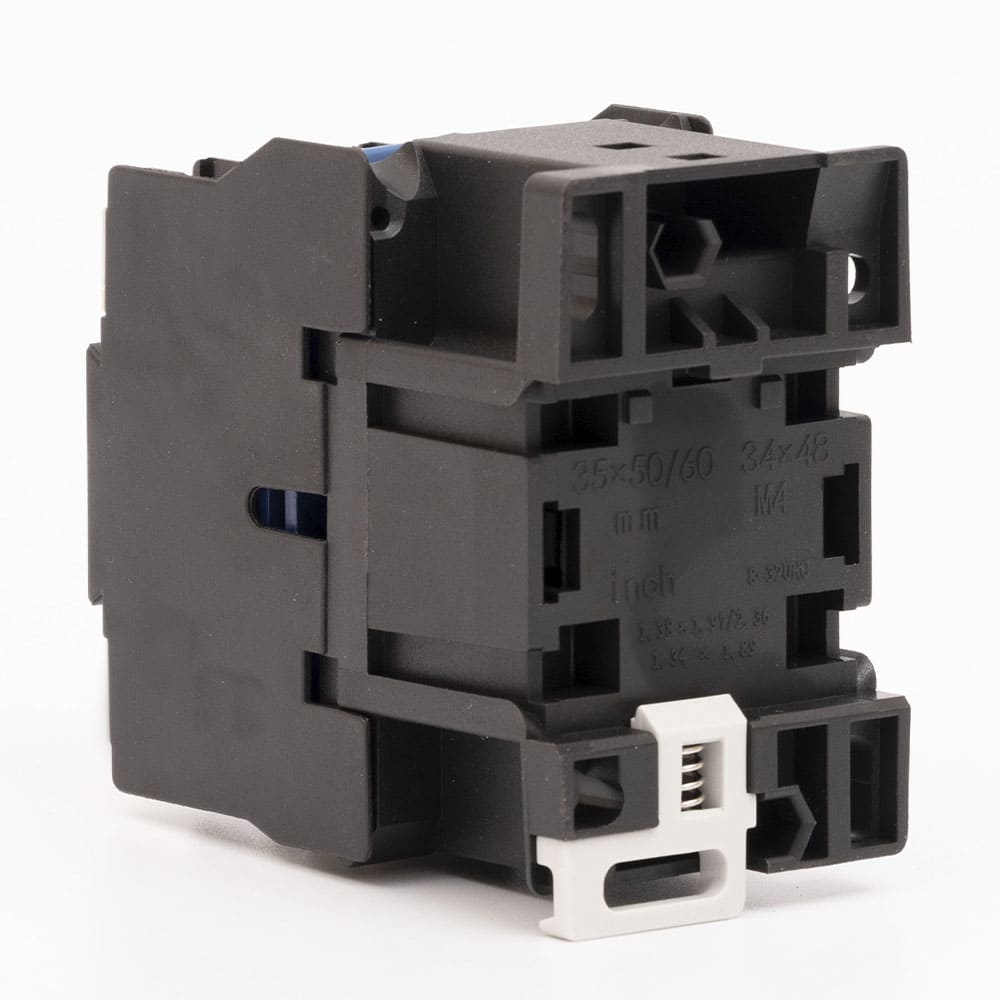

Контактор малогабаритный КМИ 1-12-10 12А 36В 1NO

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 36 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 25

Номинальный ток для категории AC-3 (Ie, AC-3), А: 12

Номинальная мощность (Р) при 230В (AC-3), кВт: 3

Номинальная мощность (Р) при 400В (AC-3), кВт: 5.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 7.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NO

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 96

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 210A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 120 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 24 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 32

Номинальный ток для категории AC-3 (Ie, AC-3), А: 18

Номинальная мощность (Р) при 230В (AC-3), кВт: 4

Номинальная мощность (Р) при 400В (AC-3), кВт: 7.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 10

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NO

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 7.7

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.2 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 144

Номинальный кратковременный допустимый ток Icw, кА: 40A – 10 мин, 84A – 1 мин, 145A – 10 с, 240A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 180 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 230 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 32

Номинальный ток для категории AC-3 (Ie, AC-3), А: 18

Номинальная мощность (Р) при 230В (AC-3), кВт: 4

Номинальная мощность (Р) при 400В (AC-3), кВт: 7.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 10

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NC

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 7.7

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.2 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 144

Номинальный кратковременный допустимый ток Icw, кА: 40A – 10 мин, 84A – 1 мин, 145A – 10 с, 240A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 180 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 110 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 32

Номинальный ток для категории AC-3 (Ie, AC-3), А: 18

Номинальная мощность (Р) при 230В (AC-3), кВт: 4

Номинальная мощность (Р) при 400В (AC-3), кВт: 7.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 10

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NO

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 7.7

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.2 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 144

Номинальный кратковременный допустимый ток Icw, кА: 40A – 10 мин, 84A – 1 мин, 145A – 10 с, 240A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 180 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 400 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 32

Номинальный ток для категории AC-3 (Ie, AC-3), А: 18

Номинальная мощность (Р) при 230В (AC-3), кВт: 4

Номинальная мощность (Р) при 400В (AC-3), кВт: 7.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 10

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NO

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 7.7

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.2 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 144

Номинальный кратковременный допустимый ток Icw, кА: 40A – 10 мин, 84A – 1 мин, 145A – 10 с, 240A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 180 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 42 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 32

Номинальный ток для категории AC-3 (Ie, AC-3), А: 18

Номинальная мощность (Р) при 230В (AC-3), кВт: 4

Номинальная мощность (Р) при 400В (AC-3), кВт: 7.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 10

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NO

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 7.7

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.2 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 144

Номинальный кратковременный допустимый ток Icw, кА: 40A – 10 мин, 84A – 1 мин, 145A – 10 с, 240A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 180 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 5.3

∅D:: 7

∅d:: 12

Материал: Луженая медь

Сечение номинальное, мм²: 10

Размер винта: M5

Тип: Кольцевой

∅E:: 8.5

∅D:: 12

∅d:: 8.5

Материал: Луженая медь

Сечение номинальное, мм²: 35

Размер винта: M8

Тип: Кольцевой

∅D:: 38

∅d:: 18

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 4

∅E:: 5.3

∅D:: 8.5

∅d:: 5.5

Материал: Луженая медь

Сечение номинальное, мм²: 16

Размер винта: M5

Тип: Кольцевой

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 110 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 25

Номинальный ток для категории AC-3 (Ie, AC-3), А: 12

Номинальная мощность (Р) при 230В (AC-3), кВт: 3

Номинальная мощность (Р) при 400В (AC-3), кВт: 5.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 7.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NO

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 96

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 210A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 120 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Кол-во положений: 3 (2 направления)

Категории применения: AC-21 B,АС-22 В

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 100

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Номинальный кратковременный допустимый ток Icw, кА: 8

Номинальный условный ток короткого замыкания Icc, кА: 8

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

∅E:: 8.5

∅D:: 7

∅d:: 4.5

Материал: Луженая медь

Сечение номинальное, мм²: 10

Размер винта: M8

Тип: Кольцевой

∅E:: 5.3

∅D:: 10

∅d:: 7

Материал: Луженая медь

Сечение номинальное, мм²: 25

Размер винта: M5

Тип: Кольцевой

∅D:: 24

∅d:: 16

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 3

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 400 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 25

Номинальный ток для категории AC-3 (Ie, AC-3), А: 12

Номинальная мощность (Р) при 230В (AC-3), кВт: 3

Номинальная мощность (Р) при 400В (AC-3), кВт: 5.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 7.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NO

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 96

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 210A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 120 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅D:: 42

∅d:: 20

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 5

∅E:: 8.5

∅D:: 8.5

∅d:: 5.5

Материал: Луженая медь

Сечение номинальное, мм²: 16

Размер винта: M8

Тип: Кольцевой

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 42 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 25

Номинальный ток для категории AC-3 (Ie, AC-3), А: 12

Номинальная мощность (Р) при 230В (AC-3), кВт: 3

Номинальная мощность (Р) при 400В (AC-3), кВт: 5.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 7.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NO

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 96

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 210A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 120 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Кол-во положений: 3 (2 направления)

Категории применения: AC-21 B,АС-22 В

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 630

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Механическая износостойкость, циклов: 16000

Номинальный кратковременный допустимый ток Icw, кА: 32

Номинальный условный ток короткого замыкания Icc, кА: 32

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

∅E:: 6.5

∅D:: 12

∅d:: 8.5

Материал: Луженая медь

Сечение номинальное, мм²: 35

Размер винта: M6

Тип: Кольцевой

∅E:: 8.5

∅D:: 10

∅d:: 7

Материал: Луженая медь

Сечение номинальное, мм²: 25

Размер винта: M8

Тип: Кольцевой

∅E:: 6.5

∅D:: 7

∅d:: 4.5

Материал: Луженая медь

Сечение номинальное, мм²: 10

Размер винта: M6

Тип: Кольцевой

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 230 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 32

Номинальный ток для категории AC-3 (Ie, AC-3), А: 18

Номинальная мощность (Р) при 230В (AC-3), кВт: 4

Номинальная мощность (Р) при 400В (AC-3), кВт: 7.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 10

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NO

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 7.7

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.2 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 144

Номинальный кратковременный допустимый ток Icw, кА: 40A – 10 мин, 84A – 1 мин, 145A – 10 с, 240A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 180 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Кол-во положений: 3 (2 направления)

Категории применения: AC-21 B,АС-22 В

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 250

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Механическая износостойкость, циклов: 25000

Номинальный кратковременный допустимый ток Icw, кА: 16

Номинальный условный ток короткого замыкания Icc, кА: 14

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

∅E:: 6.5

∅D:: 8.5

∅d:: 5.5

Материал: Луженая медь

Сечение номинальное, мм²: 16

Размер винта: M6

Тип: Кольцевой

∅E:: 6.5

∅D:: 10

∅d:: 7

Материал: Луженая медь

Сечение номинальное, мм²: 25

Размер винта: M6

Тип: Кольцевой

∅E:: 13

∅D:: 6.5

∅d:: 3.5

Материал: Луженая медь

Сечение номинальное, мм²: 6

Размер винта: M12

Тип: Кольцевой

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 230 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 20

Номинальный ток для категории AC-3 (Ie, AC-3), А: 12

Номинальная мощность (Р) при 230В (AC-3), кВт: 3

Номинальная мощность (Р) при 400В (AC-3), кВт: 5.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 7.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NO

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 96

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 210A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 120 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅D:: 48

∅d:: 18

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 2

∅D:: 38

∅d:: 17

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 2

∅E:: 10.5

∅D:: 7

∅d:: 4.5

Материал: Луженая медь

Сечение номинальное, мм²: 10

Размер винта: M10

Тип: Кольцевой

∅E:: 10.5

∅D:: 8.5

∅d:: 5.5

Материал: Луженая медь

Сечение номинальное, мм²: 16

Размер винта: M10

Тип: Кольцевой

∅E:: 10.5

∅D:: 10

∅d:: 7

Материал: Луженая медь

Сечение номинальное, мм²: 25

Размер винта: M10

Тип: Кольцевой

∅D:: 28.8

Тип упаковки: Картонная коробка

Кол-во и тип контактов: 1NO

Форма: Потай

∅E:: 13

∅D:: 7

∅d:: 4.5

Материал: Луженая медь

Сечение номинальное, мм²: 10

Размер винта: M12

Тип: Кольцевой

∅E:: 13

∅D:: 8.5

∅d:: 5.5

Материал: Луженая медь

Сечение номинальное, мм²: 16

Размер винта: M12

Тип: Кольцевой

∅E:: 13

∅D:: 10

∅d:: 7

Материал: Луженая медь

Сечение номинальное, мм²: 25

Размер винта: M12

Тип: Кольцевой

∅D:: 70

∅d:: 32

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 4

∅D:: 48

∅d:: 22

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 3

∅D:: 60

∅d:: 24

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 2

∅D:: 57

∅d:: 29

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 5

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1…35

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 24 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 80

Номинальный ток для категории AC-3 (Ie, AC-3), А: 65

Номинальная мощность (Р) при 230В (AC-3), кВт: 18.5

Номинальная мощность (Р) при 400В (AC-3), кВт: 30

Номинальная мощность (Р) при 660В (AC-3), кВт: 37

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 8…12 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 28

Механический ресурс циклов, млн.: 5

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 5

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 520

Номинальный кратковременный допустимый ток Icw, кА: 110A – 10 мин, 260A – 1 мин, 520A – 10 с, 900A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 650 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅D:: 28.8

Тип упаковки: Картонная коробка

Кол-во и тип контактов: 1NC

Форма: Потай

∅D:: 60

∅d:: 28

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 3

∅D:: 70

∅d:: 38

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 5

∅D:: 50

∅d:: 25

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 4

∅D:: 80

∅d:: 45

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 4

∅D:: 70

∅d:: 36

Тип упаковки: Полиэтилен

Для кабеля с кол-вом жил: 3

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1…35

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 36 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 60

Номинальный ток для категории AC-3 (Ie, AC-3), А: 40

Номинальная мощность (Р) при 230В (AC-3), кВт: 11

Номинальная мощность (Р) при 400В (AC-3), кВт: 18.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 30

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 3

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 8…12 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 18.5

Механический ресурс циклов, млн.: 5

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 5

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 320

Номинальный кратковременный допустимый ток Icw, кА: 72A – 10 мин, 165A – 1 мин, 320A – 10 с, 720A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 400 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение
