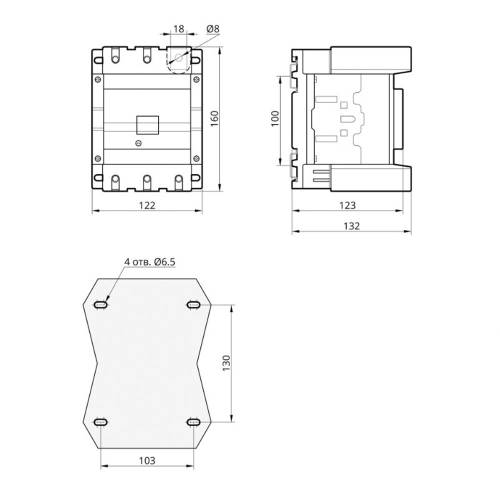

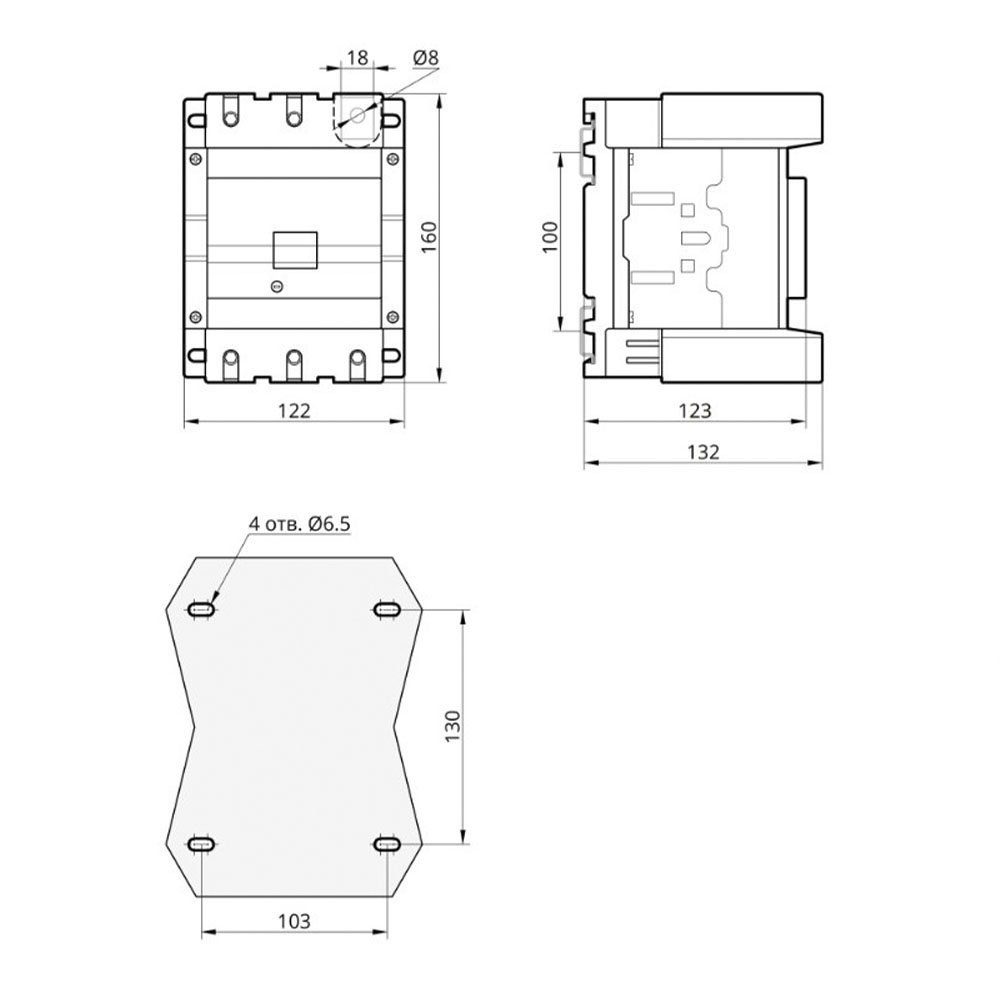

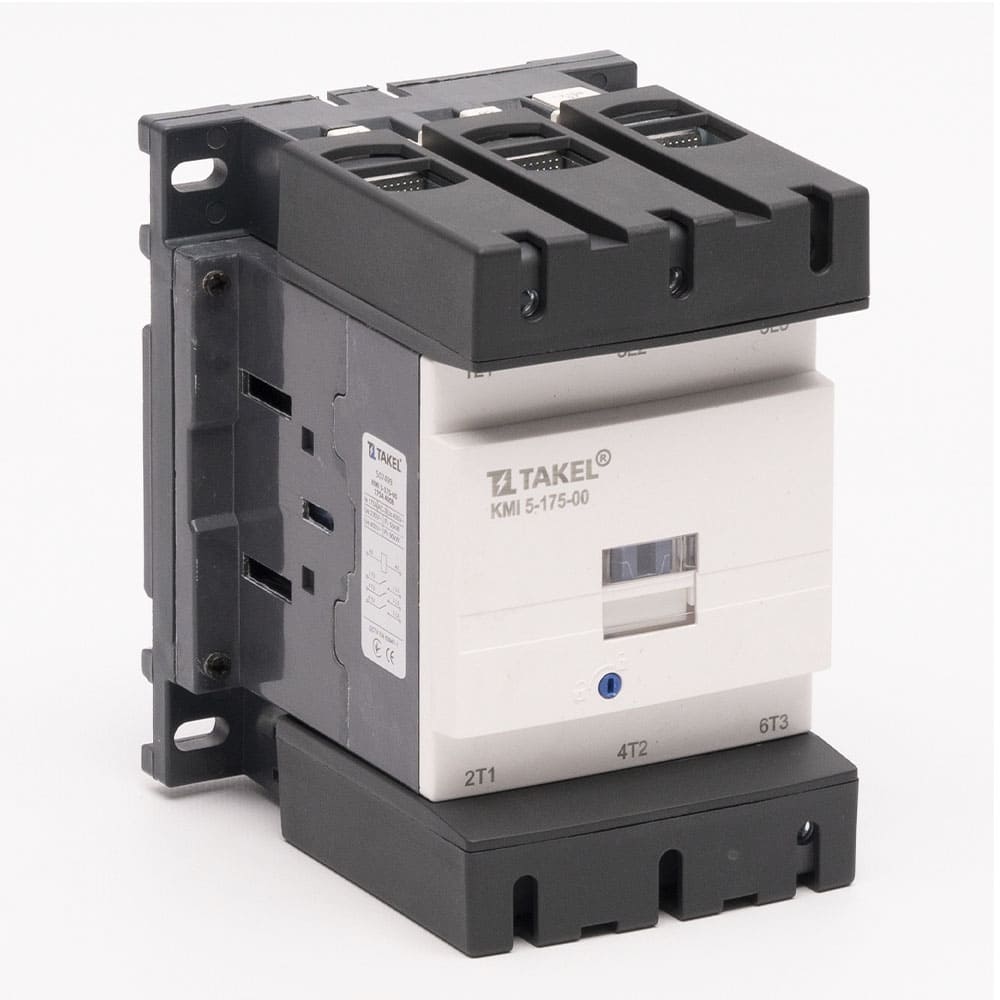

Контактор КМІ 5-175-00 175А 400В TAKEL
Техническая спецификация
Тип упаковки: Картонная коробка
Сечение жесткого провода, мм²: 10…120
Категории применения: AC-1, AC-3
Номинальное напряжение изоляции Ui, В: 1 000
Частота F, Гц: 50/60
Номинальное напряжение цепи управления Uc (AC), В: 400 ~
Последние просмотренные товары
Тип упаковки: Картонная коробка
Сечение жесткого провода, мм²: 10…120
Категории применения: AC-1, AC-3
Номинальное напряжение изоляции Ui, В: 1 000
Частота F, Гц: 50/60
Номинальное напряжение цепи управления Uc (AC), В: 400 ~
Тепловой ток для категории АС-1 (Ith, АС-1), А: 200
Номинальный ток для категории AC-3 (Ie, AC-3), А: 175
Номинальная мощность (Р) при 230В (AC-3), кВт: 55
Номинальная мощность (Р) при 400В (AC-3), кВт: 90
Номинальная мощность (Р) при 660В (AC-3), кВт: 115
Кол-во и тип контактов: 3 NO
Типоразмер (Габарит): 5
Дополнительные контакты: -
Время срабатывания: 20…35 мс: замыкание, 40…75 мс: размыкание
Номинальный ток для категории AC-4 (Ie, AC-4), А:
Механический ресурс циклов, млн.: 4
Электрический ресурс циклов, млн.: 0.95 при АС3, 0.8 при АС1
Ith, АС-1 дополнительных контактов, А: -
Ue (АС) дополнительных контактов, В: -
Момент затяжки винтов, Нм: 12
Номинальное импульсное выдерживаемое напряжение Uimp, В: 8 000
Номинальная наибольшая отключающая способность Icn, А: 1 400
Номинальный кратковременный допустимый ток Icw, кА: 250A – 10 мин, 580A – 1 мин, 1200A – 10 с, 1400A – 1 с
Номинальная наибольшая включающая способность Icm, кА: 1 750 при 400 В
Рабочая температура, °С: -20…70
Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение
