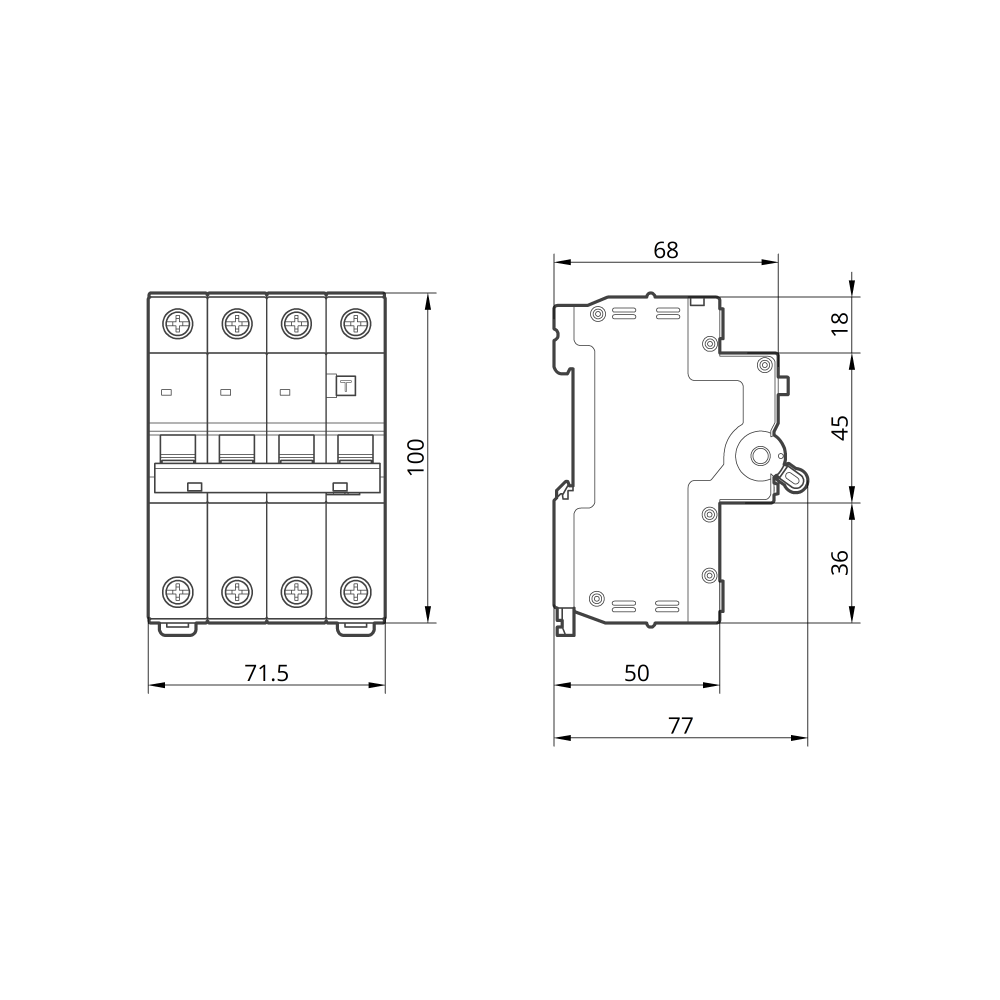

Выключатель автоматический диференциальный AD-63-С 3Р+N 30мА 25А TAKEL

Частота F, Гц: 50/60

Номинальный ток In, А: 25А

Количество модулей: 4

Номинальный дифференциальный отключающий ток ІΔn, мΑ: 30

Время-токовая характеристика: С

Уставка электромагнитного срабатывания Ii: 5...10 In

Тип: Электронный

Степень защиты: IP20

Номинальное импульсное выдерживаемое напряжение Uimp, В: 4000

Температура эталонная, °C: 30

Класс токоограничения: 3

Механическая износостойкость, циклов: 15000

Температура монтажа, °C: от -5 до +40

Эксплуатационная температура, °C: от -25 до +40

Электрическая износостойкость, циклов: 6000

Номинальный не отключающий дифференциальный ток I∆n0, мА: 15

Номинальная включающая и отключающая способность Inm, A : 500

Номинальный условный ток короткого замыкании Inc, А : 4500

Номинальная диф. включающая/отключающая способность І∆m, А: 500

Номинальный условный диф. ток короткого замыкании I∆c, А : 4500

Соответствие стандартам: ДСТУ EN 61009-1

Частота F, Гц: 50/60

Номинальный ток In, А: 63А

Количество модулей: 2

Номинальный дифференциальный отключающий ток ІΔn, мΑ: 30

Время-токовая характеристика: С

Уставка электромагнитного срабатывания Ii: 5...10 In

Тип: Электронный

Степень защиты: IP20

Номинальное импульсное выдерживаемое напряжение Uimp, В: 4000

Температура эталонная, °C: 30

Класс токоограничения: 3

Механическая износостойкость, циклов: 15000

Температура монтажа, °C: от -5 до +40

Эксплуатационная температура, °C: от -25 до +40

Электрическая износостойкость, циклов: 6000

Номинальный не отключающий дифференциальный ток I∆n0, мА: 15

Номинальная включающая и отключающая способность Inm, A : 500

Номинальный условный ток короткого замыкании Inc, А : 4500

Номинальная диф. включающая/отключающая способность І∆m, А: 500

Номинальный условный диф. ток короткого замыкании I∆c, А : 4500

Соответствие стандартам: ДСТУ EN 61009-1

Для кабеля с кол-вом жил: 3

Тип: Соединительная

Изоляция кабеля: ПВХ, СПЭ

Сечение жесткого провода, мм²: от 1 до 35

Номинальное напряжение изоляции Ui, В: 500

Частота F, Гц: 50-60

Номинальный ток In, А: 10

Количество модулей: 2

Степень защиты: IP-20

Номинальное импульсное выдерживаемое напряжение Uimp, В: 4

Температура эталонная, °C: 30

Класс токоограничения: 3

Механическая износостойкость, циклов: 6000

Температура монтажа, °C: от -5 до +40

Подключение: Сеть сверху Нагрузка знизу

Частота F, Гц: 50/60

Номинальный ток In, А: 40А

Количество модулей: 2

Номинальный дифференциальный отключающий ток ІΔn, мΑ: 30

Время-токовая характеристика: С

Уставка электромагнитного срабатывания Ii: 5...10 In

Тип: Электронный

Степень защиты: IP20

Номинальное импульсное выдерживаемое напряжение Uimp, В: 4000

Температура эталонная, °C: 30

Класс токоограничения: 3

Механическая износостойкость, циклов: 15000

Температура монтажа, °C: от -5 до +40

Эксплуатационная температура, °C: от -25 до +40

Электрическая износостойкость, циклов: 6000

Номинальный не отключающий дифференциальный ток I∆n0, мА: 15

Номинальная включающая и отключающая способность Inm, A : 500

Номинальный условный ток короткого замыкании Inc, А : 4500

Номинальная диф. включающая/отключающая способность І∆m, А: 500

Номинальный условный диф. ток короткого замыкании I∆c, А : 4500

Соответствие стандартам: ДСТУ EN 61009-1

Сечение жесткого провода, мм²: от 1 до 35

Номинальное напряжение изоляции Ui, В: 500

Частота F, Гц: 50-60

Номинальный ток In, А: 20

Количество модулей: 2

Степень защиты: IP-20

Номинальное импульсное выдерживаемое напряжение Uimp, В: 4

Температура эталонная, °C: 30

Класс токоограничения: 3

Механическая износостойкость, циклов: 6000

Температура монтажа, °C: от -5 до +40

Подключение: Сеть сверху Нагрузка знизу

Сечение жесткого провода, мм²: 1...35

Номинальное напряжение изоляции Ui, В: 500

Частота F, Гц: 50/60

Номинальный ток In, А: 50А

Количество модулей: 2

Время-токовая характеристика: B

Уставка электромагнитного срабатывания Ii: 3...5 In

Тип тока: АС

Длина зачистки, мм: 12.5

Степень защиты: IP20

Момент затяжки винтов, Нм: 2.5 Нм

Номинальное импульсное выдерживаемое напряжение Uimp, В: 4

Температура эталонная, °C: 30

Класс токоограничения: 3

Механическая износостойкость, циклов: 20 000

Температура монтажа, °C: - 10...+55

Номинальная наибольшая отключающая способность Icn, А: 4 500

Электрическая износостойкость, циклов: 10 000

Рабочая температура, °С: -40...+55

Категория селективности: A

Соответствие стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

∅D:: ≤1.50

∅d:: 2.5

T (толщина стенки после усадки), мм: 0.30±0.10

T (толщина стенки до усадки), мм: 0.16±0.08

Тип упаковки: Бухта (рулон)

Кол-во в бухте, м: 200

Коэффициент усадки: 2:1

∅D:: ≤0.6

∅d:: 1

T (толщина стенки после усадки), мм: 0.30±0.10

T (толщина стенки до усадки), мм: 0.16±0.08

Тип упаковки: Бухта (рулон)

Кол-во в бухте, м: 200

Коэффициент усадки: 2:1

Диаметр, мм: 200

Уровень громкости, Дб: 80

Степень защиты: IP-30

Вес ящика брутто, кг: 23

Количество в пачке: 1

Комплектация: Щиток, 2 латунные шины, 3 DIN-рейка, крепление

Материал: АБС пластик

Температура монтажа, °C: от +10 до +40 °С

Степень ударопрочности: IK 07

Тестирование раскаленной проволокой (GWT): 650 °С.

Единица измерения: шт.

Эксплуатационная температура, °C: от -5 до +60 °С

Цвет: Белый/Черный

Монтаж: Внутренний

Количество модулей: 36

Степень защиты: IP40

Ширина: 90

Высота: 440

Глубина: 300

∅D:: 15.8

Размер "под ключ", мм: 18

Диаметр кабеля, мм: 8

Резьба (шаг), мм: 1.5

Степень защиты: IP68

Номинальное напряжение изоляции Ui, В: 600

Номинальный ток In, А: 300

Степень защиты: IP00

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8000

Рабочая температура, °С: -40...+50

Сечение шины, мм²: 95

∅D:: 12.5

∅d:: 6.9

Размер "под ключ", мм: 18

Диаметр кабеля, мм: 6

Степень защиты: IP54

Размер "под ключ", мм: 27

Диаметр кабеля, мм: 12

Степень защиты: IP54

Длина, мм: 90

Вес ящика брутто, кг: 18.2

Объём ящика, м³: 0.055176

Изоляция: Частично

Номинальный ток In, А: 100

Количество в пачке: 1

Комплектация: Щиток, латунные шины, DIN-рейка, крепеж

Материал: АБС пластик

Температура монтажа, °C: от +10 до +40 °С

Степень ударопрочности: IK 07

Тестирование раскаленной проволокой (GWT): 650 °С.

Единица измерения: шт.

Эксплуатационная температура, °C: от -5 до +60 °С

Цвет: Белый/Черный

Монтаж: Внутренний

Количество модулей: 6

Степень защиты: IP40

Ширина: 90

Высота: 215

Глубина: 185

Количество в пачке: 1

Комплектация: Щиток, 2 латунные шины, 2 DIN-рейка, крепление

Материал: АБС пластик

Температура монтажа, °C: от +10 до +40 °С

Степень ударопрочности: IK 07

Тестирование раскаленной проволокой (GWT): 650 °С.

Единица измерения: шт.

Эксплуатационная температура, °C: от -5 до +60 °С

Цвет: Белый/Черный

Монтаж: Внутренний

Количество модулей: 18

Степень защиты: IP40

Ширина: 90

Высота: 330

Глубина: 240

Частота F, Гц: 50/60

Номинальный ток In, А: 32А

Количество модулей: 2

Номинальный дифференциальный отключающий ток ІΔn, мΑ: 30

Время-токовая характеристика: С

Уставка электромагнитного срабатывания Ii: 5...10 In

Тип: Электронный

Степень защиты: IP20

Номинальное импульсное выдерживаемое напряжение Uimp, В: 4000

Температура эталонная, °C: 30

Класс токоограничения: 3

Механическая износостойкость, циклов: 15000

Температура монтажа, °C: от -5 до +40

Эксплуатационная температура, °C: от -25 до +40

Электрическая износостойкость, циклов: 6000

Номинальный не отключающий дифференциальный ток I∆n0, мА: 15

Номинальная включающая и отключающая способность Inm, A : 500

Номинальный условный ток короткого замыкании Inc, А : 4500

Номинальная диф. включающая/отключающая способность І∆m, А: 500

Номинальный условный диф. ток короткого замыкании I∆c, А : 4500

Соответствие стандартам: ДСТУ EN 61009-1

Степень защиты: IP-67

Температура монтажа, °C: от -10°С

Эксплуатационная температура, °C: от -40 до +90°С

Сопротивление контактов, Ом: ≤ 0.2

Серия: Серия MC4

Рабочее напряжение, В: 1000

Номинальная сила тока, А: 30

Совместимость: Ключ Тип 1 (507391) Ключ Тип 4 (507392) Ключ Тип 5 (507394)

Тип упаковки: Полиэтилен

Вес ящика брутто, кг: 28.5

Диаметр кабеля, мм: 8-14

Разрушающая нагрузка, кН: 8

∅D:: ≤72.00

∅d:: 120

T (толщина стенки после усадки), мм: 0.80±0.20

T (толщина стенки до усадки), мм: 0.40±0.20

Тип упаковки: Бухта (рулон)

Кол-во в бухте, м: 25

Коэффициент усадки: 2:1

Тип упаковки: Полиэтилен

Вес ящика брутто, кг: 23.2

Диаметр кабеля, мм: 6-11

Разрушающая нагрузка, кН: 6

Длина зачистки, мм: 9 - 10

Степень защиты: IP-67

Температура монтажа, °C: от -10°С

Эксплуатационная температура, °C: от -40 до +90°С

Сопротивление контактов, Ом: ≤ 0.3

Серия: Серия MC4

Рабочее напряжение, В: 1000

Номинальная сила тока, А: 30

Совместимость: Ключ Тип 1 (507391) Ключ Тип 4 (507392) Ключ Тип 5 (507394)

∅D:: ≤3.60

∅d:: 6

T (толщина стенки после усадки), мм: 0.40±0.15

T (толщина стенки до усадки), мм: 0.18±0.10

Тип упаковки: Бухта (рулон)

Кол-во в бухте, м: 100

Коэффициент усадки: 2:1

Частота F, Гц: 50/60

Номинальный ток In, А: 16А

Количество модулей: 2

Номинальный дифференциальный отключающий ток ІΔn, мΑ: 30

Время-токовая характеристика: С

Уставка электромагнитного срабатывания Ii: 5...10 In

Тип: Электронный

Степень защиты: IP20

Номинальное импульсное выдерживаемое напряжение Uimp, В: 4000

Температура эталонная, °C: 30

Класс токоограничения: 3

Механическая износостойкость, циклов: 15000

Температура монтажа, °C: от -5 до +40

Эксплуатационная температура, °C: от -25 до +40

Электрическая износостойкость, циклов: 6000

Номинальный не отключающий дифференциальный ток I∆n0, мА: 15

Номинальная включающая и отключающая способность Inm, A : 500

Номинальный условный ток короткого замыкании Inc, А : 4500

Номинальная диф. включающая/отключающая способность І∆m, А: 500

Номинальный условный диф. ток короткого замыкании I∆c, А : 4500

Соответствие стандартам: ДСТУ EN 61009-1

Частота F, Гц: 50/60

Номинальный ток In, А: 10А

Количество модулей: 2

Номинальный дифференциальный отключающий ток ІΔn, мΑ: 30

Время-токовая характеристика: С

Уставка электромагнитного срабатывания Ii: 5...10 In

Тип: Электронный

Степень защиты: IP20

Номинальное импульсное выдерживаемое напряжение Uimp, В: 4000

Температура эталонная, °C: 30

Класс токоограничения: 3

Механическая износостойкость, циклов: 15000

Температура монтажа, °C: от -5 до +40

Эксплуатационная температура, °C: от -25 до +40

Электрическая износостойкость, циклов: 6000

Номинальный не отключающий дифференциальный ток I∆n0, мА: 15

Номинальная включающая и отключающая способность Inm, A : 500

Номинальный условный ток короткого замыкании Inc, А : 4500

Номинальная диф. включающая/отключающая способность І∆m, А: 500

Номинальный условный диф. ток короткого замыкании I∆c, А : 4500

Соответствие стандартам: ДСТУ EN 61009-1

H₂:: 3

Номинальное напряжение изоляции Ui, В: 600

Номинальный ток In, А: 45

Степень защиты: IP00

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8000

Рабочая температура, °С: -40...+50

∅D:: 7.4

∅D:: 4

∅d:: 2

T (толщина стенки после усадки), мм: 0.45±0.03

Тип упаковки: Бухта (рулон)

Кол-во в бухте, м: 200

Коэффициент усадки: 2:1

Частота F, Гц: 50/60

Номинальный ток In, А: 20А

Количество модулей: 2

Номинальный дифференциальный отключающий ток ІΔn, мΑ: 30

Время-токовая характеристика: С

Уставка электромагнитного срабатывания Ii: 5...10 In

Тип: Электронный

Степень защиты: IP20

Номинальное импульсное выдерживаемое напряжение Uimp, В: 4000

Температура эталонная, °C: 30

Класс токоограничения: 3

Механическая износостойкость, циклов: 15000

Температура монтажа, °C: от -5 до +40

Эксплуатационная температура, °C: от -25 до +40

Электрическая износостойкость, циклов: 6000

Номинальный не отключающий дифференциальный ток I∆n0, мА: 15

Номинальная включающая и отключающая способность Inm, A : 500

Номинальный условный ток короткого замыкании Inc, А : 4500

Номинальная диф. включающая/отключающая способность І∆m, А: 500

Номинальный условный диф. ток короткого замыкании I∆c, А : 4500

Соответствие стандартам: ДСТУ EN 61009-1

∅D:: 4.2

Сечение жесткого провода, мм²: 4...50

Номинальное напряжение изоляции Ui, В: 500

Частота F, Гц: 50/60

Номинальный ток In, А: 125А

Количество модулей: 4

Время-токовая характеристика: D

Уставка электромагнитного срабатывания Ii: 10…20 In

Тип тока: АС

Длина зачистки, мм: 12.5

Степень защиты: IP20

Номинальное импульсное выдерживаемое напряжение Uimp, В: 4 000

Температура эталонная, °C: 30

Класс токоограничения: 3

Механическая износостойкость, циклов: 20 000

Температура монтажа, °C: -10...+55

Номинальная наибольшая отключающая способность Icn, А: 10000

Электрическая износостойкость, циклов: 10 000

Рабочая температура, °С: -40...+55

Категория селективности: A

Соответствие стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Количество в пачке: 1

Комплектация: Щиток, латунные шины, DIN-рейка, крепеж

Материал: АБС пластик

Температура монтажа, °C: от +10 до +40 °С

Степень ударопрочности: IK 07

Тестирование раскаленной проволокой (GWT): 650 °С.

Единица измерения: шт.

Эксплуатационная температура, °C: от -5 до +60 °С

Цвет: Белый/Черный

Монтаж: Внутренний

Количество модулей: 12

Степень защиты: IP40

Ширина: 90

Высота: 220

Глубина: 295

Для кабеля с кол-вом жил: 1

Тип: Соединительная

Изоляция кабеля: ПВХ, СПЭ

∅D:: ≤9.60

∅d:: 16

T (толщина стенки после усадки), мм: 0.48±0.15

T (толщина стенки до усадки), мм: 0.23±0.10

Тип упаковки: Бухта (рулон)

Кол-во в бухте, м: 100

Коэффициент усадки: 2:1

Частота F, Гц: 50/60

Номинальный ток In, А: 25А

Количество модулей: 2

Номинальный дифференциальный отключающий ток ІΔn, мΑ: 30

Время-токовая характеристика: С

Уставка электромагнитного срабатывания Ii: 5...10 In

Тип: Электронный

Степень защиты: IP20

Номинальное импульсное выдерживаемое напряжение Uimp, В: 4000

Температура эталонная, °C: 30

Класс токоограничения: 3

Механическая износостойкость, циклов: 15000

Температура монтажа, °C: от -5 до +40

Эксплуатационная температура, °C: от -25 до +40

Электрическая износостойкость, циклов: 6000

Номинальный не отключающий дифференциальный ток I∆n0, мА: 15

Номинальная включающая и отключающая способность Inm, A : 500

Номинальный условный ток короткого замыкании Inc, А : 4500

Номинальная диф. включающая/отключающая способность І∆m, А: 500

Номинальный условный диф. ток короткого замыкании I∆c, А : 4500

Соответствие стандартам: ДСТУ EN 61009-1

Совместимость: SYK-15

∅D:: ≤0.9

∅d:: 1.5

T (толщина стенки после усадки), мм: 0.30±0.10

T (толщина стенки до усадки), мм: 0.16±0.08

Тип упаковки: Бухта (рулон)

Кол-во в бухте, м: 200

Коэффициент усадки: 2:1

∅D:: 7

∅d:: 3,5

T (толщина стенки после усадки), мм: 0.43±0.03

Тип упаковки: Бухта (рулон)

Кол-во в бухте, м: 100

Коэффициент усадки: 2:1

Для кабеля с кол-вом жил: 1

Тип: Соединительная

Изоляция кабеля: ПВХ, СПЭ

∅D:: 3

∅d:: 1.5

T (толщина стенки после усадки), мм: 0.43±0.01

Тип упаковки: Бухта (рулон)

Кол-во в бухте, м: 200

Коэффициент усадки: 2:1

∅D:: ≤1.80

∅d:: 3

T (толщина стенки после усадки), мм: 0.30±0.10

T (толщина стенки до усадки), мм: 0.16±0.08

Тип упаковки: Бухта (рулон)

Кол-во в бухте, м: 200

Коэффициент усадки: 2:1

Длина провода, м: возможность намотать до 50м.

Номинальный ток In, А: 16

Степень защиты: IP-44

Степень защиты: IP-67

Температура монтажа, °C: от -10°С

Эксплуатационная температура, °C: от -40 до +90°С

Сопротивление контактов, Ом: ≤ 0.4

Серия: Серия MC4

Рабочее напряжение, В: 1000

Номинальная сила тока, А: 30

Совместимость: Ключ Тип 1 (507391) Ключ Тип 4 (507392) Ключ Тип 5 (507394)
