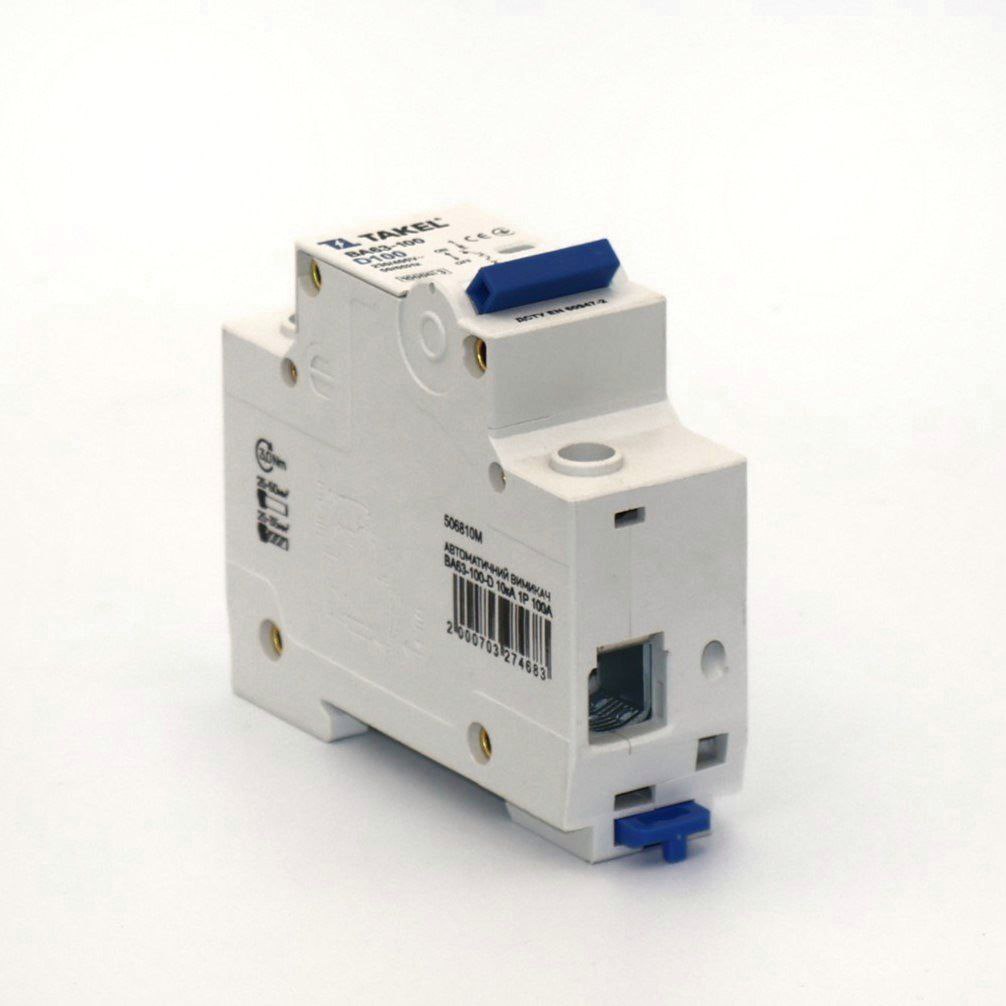

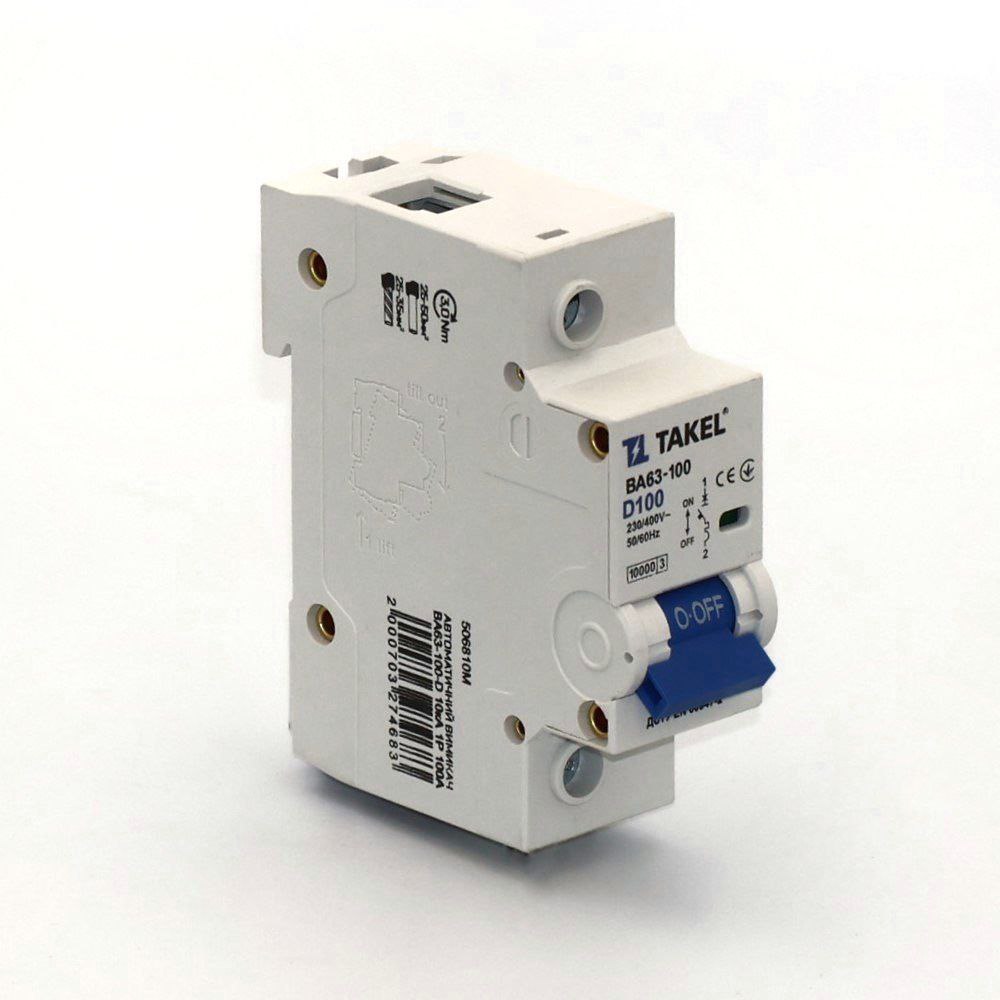

Автоматичний вимикач ВА63-100-D 10кА 1Р 100А TAKEL

Переріз одножильного проводу, мм²: 4...50

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 100А

Кількість модулів: 1

Часострумова характеристика: D

Уставка електромагнітного відключення Іi: 10…20 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 3

Номінальна імпульсна напруга Uimp, В: 4000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20000

Температура монтажу, °C: от - 10 до +55

Номінальна найбільша здатність вимкнення Icn, А: 10000

Електрична зносостійкість, циклів: 6000

Спосіб з'єднання: Провід, штирова (PIN) шина, вилкова (FORK) шина

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2
