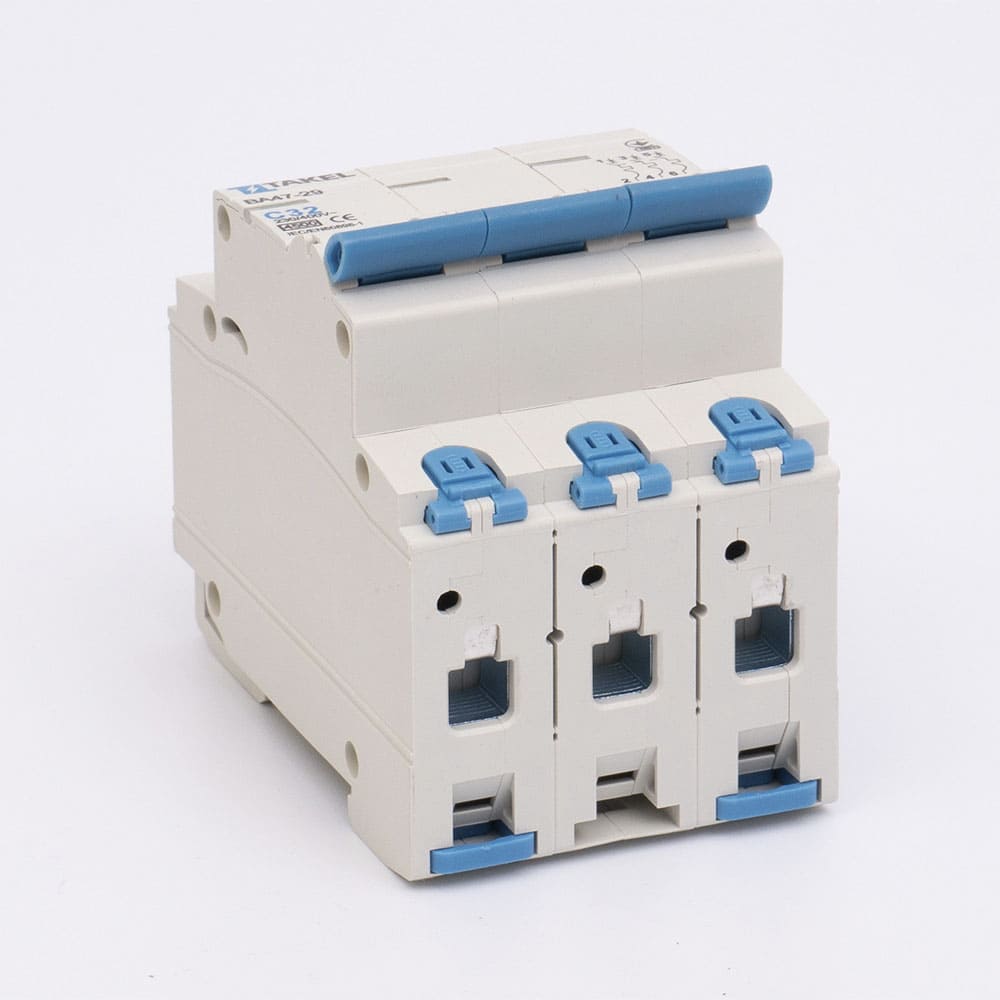

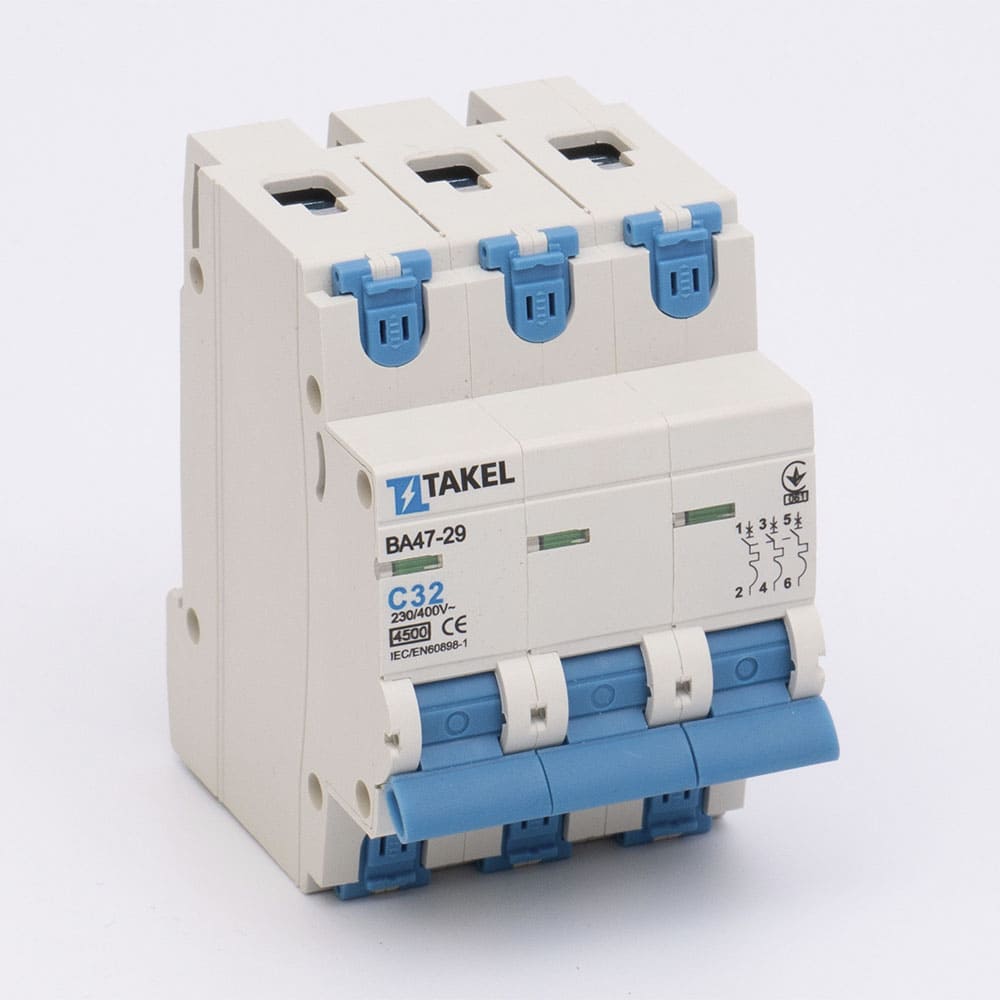

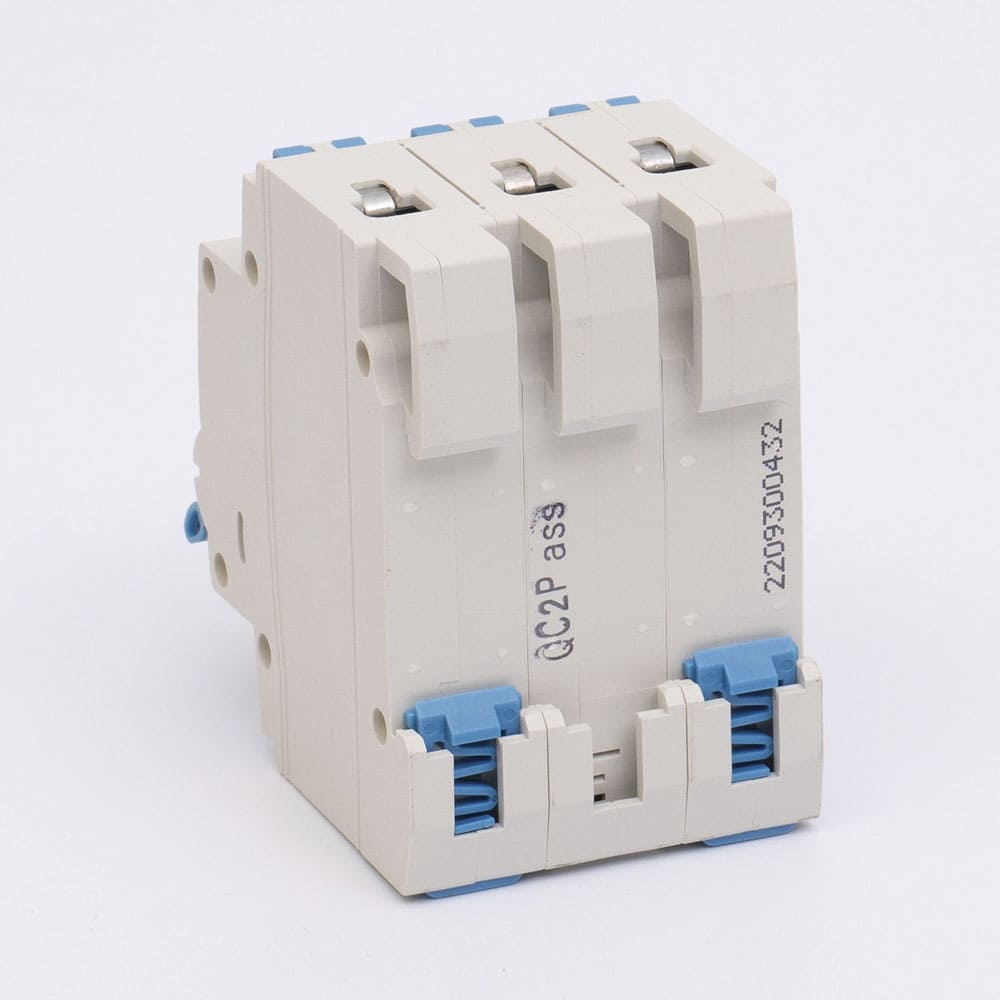

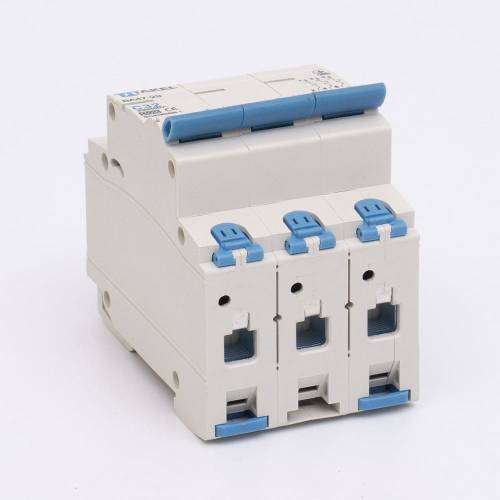

Вимикач автоматичний ВА47-29-С 3Р 32А

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 32А

Кількість модулів: 3

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Категорії застосування: АС-15, DC-13

Номінальна напруга ізоляції Ui, В: 600

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 10А

Кіл-ть і тип контактів: 1NC

Номінальний робочий струм, Ie: АС-15: 6А при 120В, 3А при 240В, 1.2А при 600В; DC-13: 0.55А при 125В, 0.27А при 250В, 0.1А при 600В

Ступінь захисту: IP54

Номінальна імпульсна напруга Uimp, В: 6000

Механічна зносостійкість, циклів: 100000

Кількість кнопок, шт: 1

Експлуатаційна температура, °C: -20...+60

Електрична зносостійкість, циклів: 50000

Клас захисту від ураження електричним струмом: Клас ІІ
