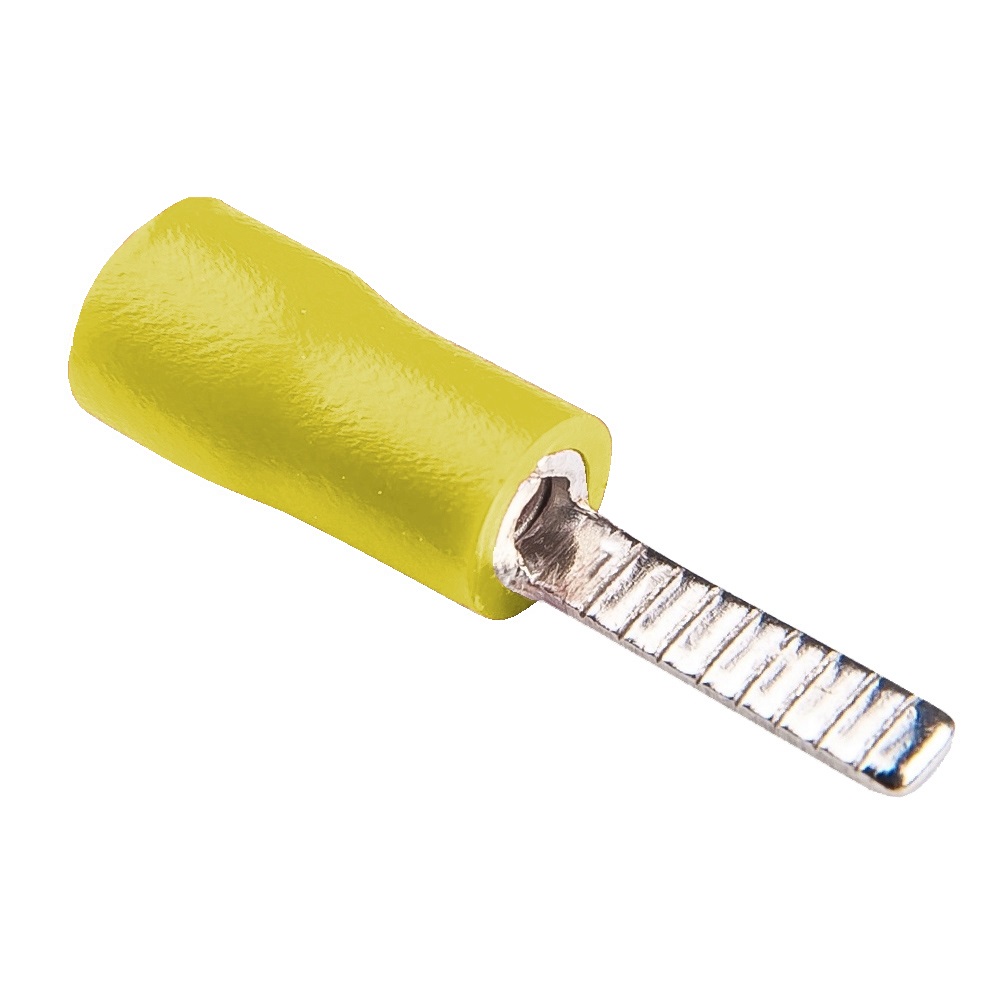

Наконечник штирьовий плоский з ізоляцією DBV 5.5-18

Name: Наконечник штирьовий плоский з ізоляцією DBV 5.5-18
Brand: Takel
SKU: 500589
Price: 393.46 UAH
Availability: InStock

Артикул:

Бренд: Takel

393,46 грн

Технічна специфікація

∅d:: 3.4

Тип наконечника: штировий (штифтовий) плоский з ізоляцією.

Призначення: для окінцювання багатодротяних мідних провідників і їх приєднання до електротехнічним пристроїв з контактними групами, обладнаними притискними пластинами.

НЕ рекомендується застосовувати штирові плоскі наконечники в контактних групах пристроїв, в яких фіксація наконечника здійснюється за рахунок його притискання торцевою поверхнею гвинта, а не притискною пластиною.

Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1.

Метод монтажу: обпресовування (обтискається тільки хвостовий фланець наконечника).

Температура експлуатації: від -40 до +80 С°.

Напруга номінальна: 400В.

Кожен штировий наконечник DBV розрахований на діапазон перерізів проводів (див. в таблиці), що дозволяє використовувати менше номіналів наконечників для окінцювання провідників всіх перерізів від 0,5 до 6 мм².
Штифтові наконечники плоскі мають контактну частину в формі довгої прямокутної площинки, яка при фіксації в контактній групі з притискними пластинами, збільшує площу контакту.
Ізольований наконечник DBV має колір ізоляції згідно міжнародної системи кольорового маркування діапазонів номінальних перерізів провідників. Кожен діапазон позначається своїм кольором (див. в таблиці).
Металева частина наконечника має покриття (зовні і всередині) для захисту від процесів окислення наконечника і жил проводу після обпресування.
Пластикові фланці наконечників виготовлені з досить міцного і пластичного матеріалу. Обпресовування проводиться поверх пластикового фланця, який при цьому деформується, але зберігає свою цілісність і міцно тримається на наконечнику.
Металева частина, виготовлена з латуні, забезпечує наконечнику більшу стійкість до згинання.
