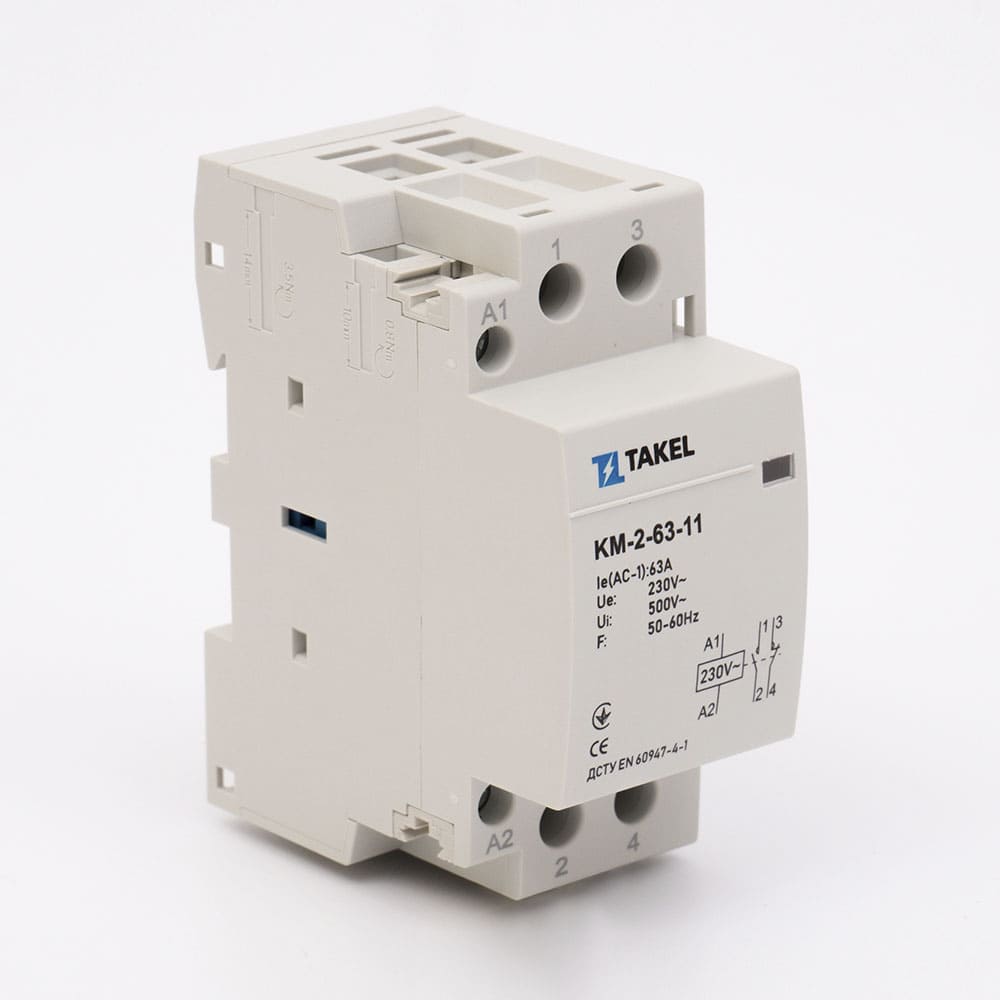

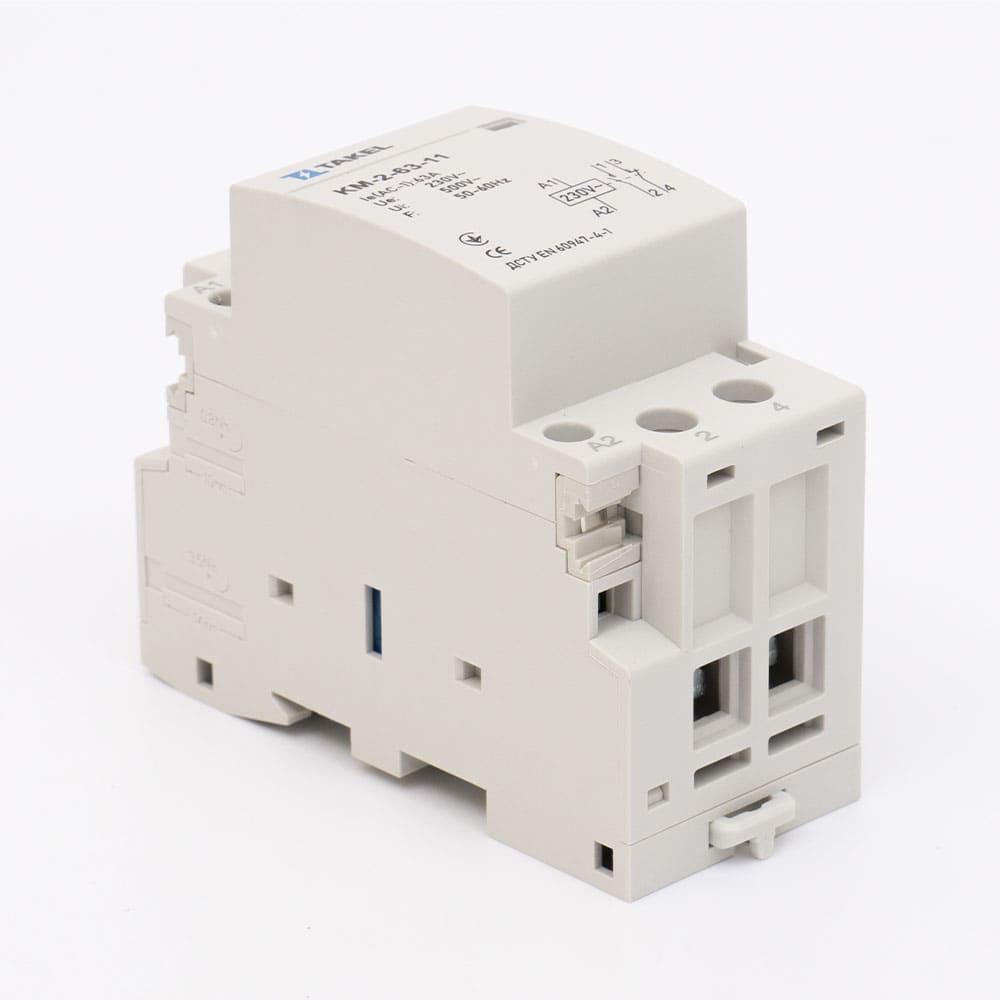

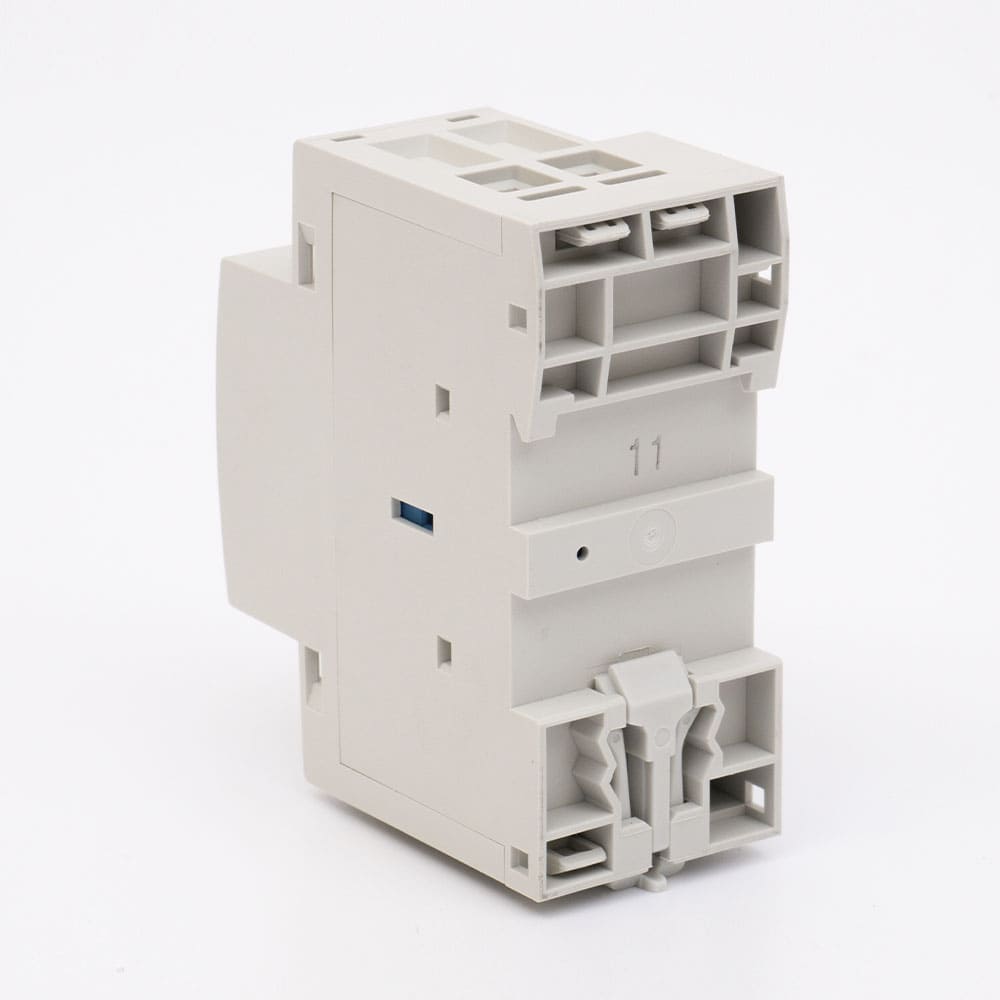

Контактор модульний КМ-2-63-11 63А 1NO+1NС TAKEL

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 6…25 мм² коло живлення / 1.5...2.5 мм² коло керування

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 230

Кіл-ть і тип контактів: 1NO + 1NС

Кількість модулів: 2

Рівень гучності, Дб: 30 дБ

Номінальний робочий струм, Ie: 63А АС-7а (АС-1) / 20А АС-7b (АС-3)

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 3.5 Н.м коло живлення / 0.8 Н.м коло керування

Номінальна імпульсна напруга Uimp, В: 4000

Механічна зносостійкість, циклів: 1000000

Електрична зносостійкість, циклів: 30000

Потужність споживання, ВА: 53 ВА спрацювання / 6.5 ВА утримання

Робоча температура, °С: -5...+40

Розсіювання потужності, Вт: 1.6

Частота перемикання: 100/день
