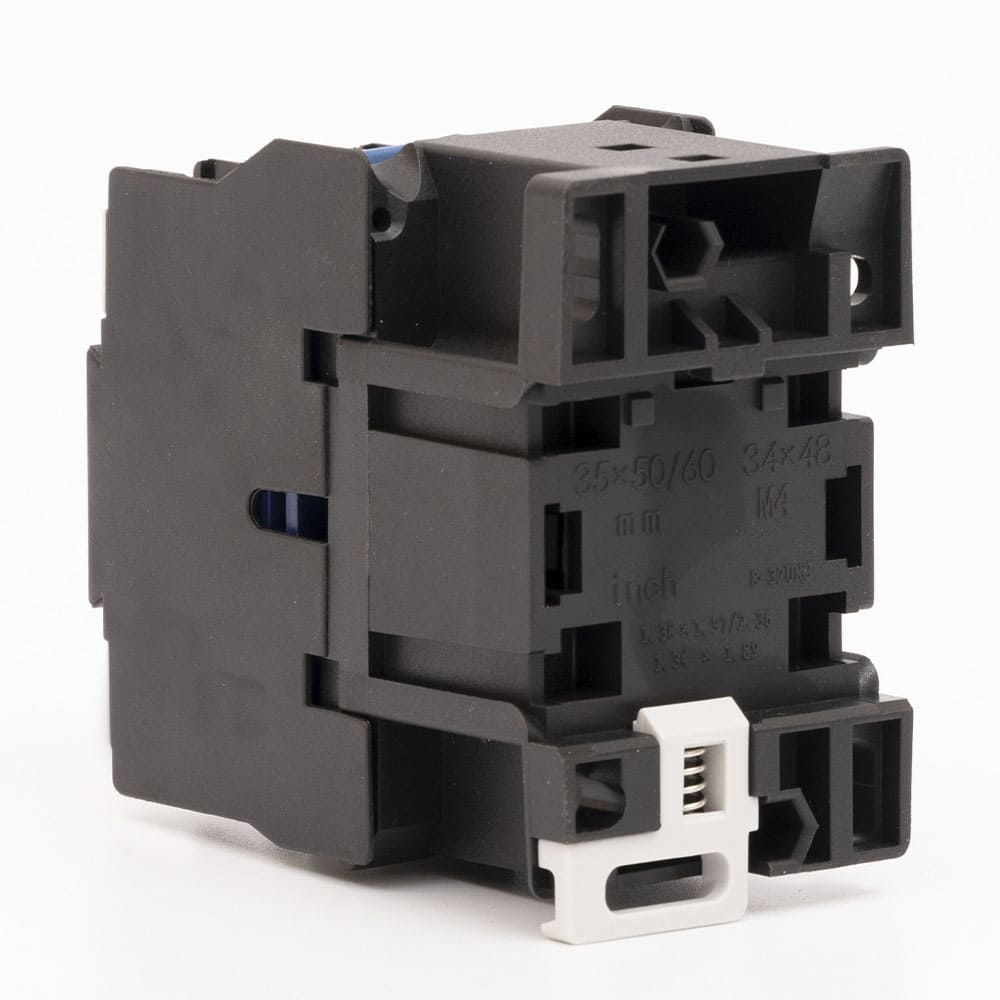

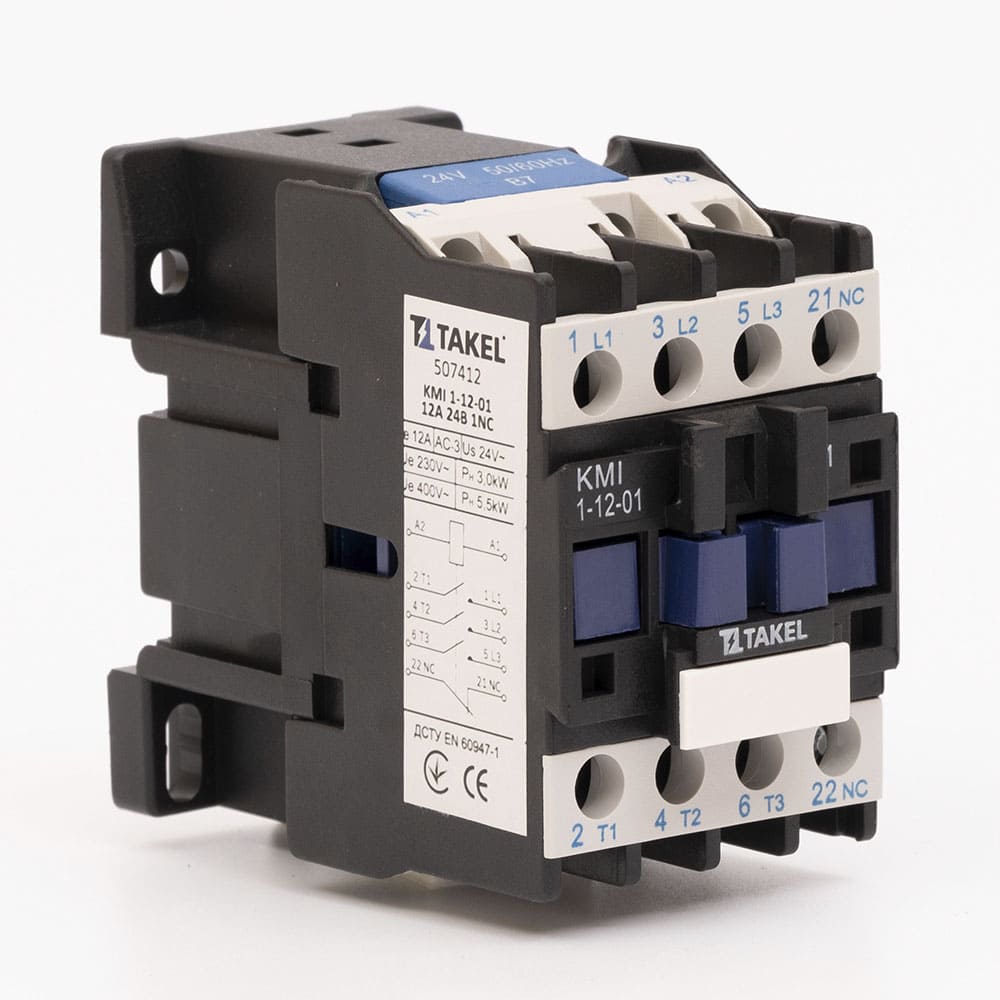

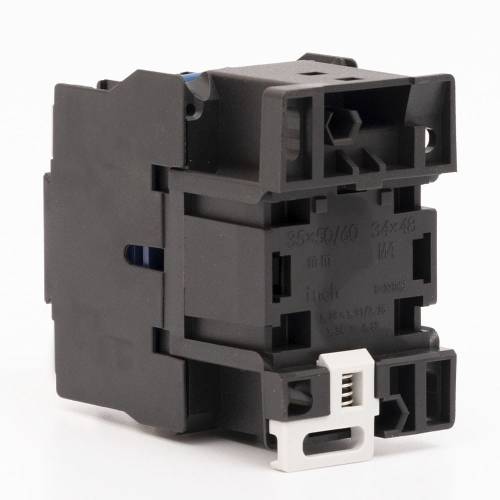

Контактор малогабаритний КМІ 1-12-01 12А 24В 1NC
Технічна специфікація
Тип упаковки: Картонна коробка
Переріз одножильного проводу, мм²: 1.5…6
Категорії застосування: AC-1, AC-3
Номінальна напруга ізоляції Ui, В: 690
Частота F, Гц: 50/60
Номінальна напруга кола керування Uс (AC), В: 24 ~
Останні переглянуті товари
Тип упаковки: Картонна коробка
Переріз одножильного проводу, мм²: 1.5…6
Категорії застосування: AC-1, AC-3
Номінальна напруга ізоляції Ui, В: 690
Частота F, Гц: 50/60
Номінальна напруга кола керування Uс (AC), В: 24 ~
Тепловий струм для категорії AC-1 (Ith, AC-1), A: 20
Номінальний струм для категорії AC-3 (Ie, AC-3), А: 12
Номінальна потужність (Р) при 230В (AC-3), кВт: 3
Номінальна потужність (Р) при 400В (AC-3), кВт: 5.5
Номінальна потужність (Р) при 660В (AC-3), кВт: 7.5
Кіл-ть і тип контактів: 3 NO
Типорозмір (Габарит): 1
Додаткові контакти : 1 NC
Час спрацювання: 12…22 мс: замикання, 4…19 мс: розмикання
Номінальний струм для категорії AC-4 (Ie, AC-4), А: 5
Механічний ресурс циклів, млн.: 10
Електричний ресурс циклів, млн.: 1.4 при АС3, 0.3 при АС1
Ith, АС-1 додаткових контактів, А: 10
Ue (АС) додаткових контактів, В: 400
Момент затягування гвинтів, Нм: 1.2
Номінальна імпульсна напруга Uimp, В: 6 000
Номінальна найбільша здатність вимкнення Icn, А: 96
Номінальний короткочасний допустимий струм Icw, кА: 30A - 10 хв, 61A - 1 хв, 105A - 10 с, 210A - 1 с
Номінальна найбільша здатність, що включає Icm, кА: 120 при 400 В
Робоча температура, °С: -20…70
Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення
