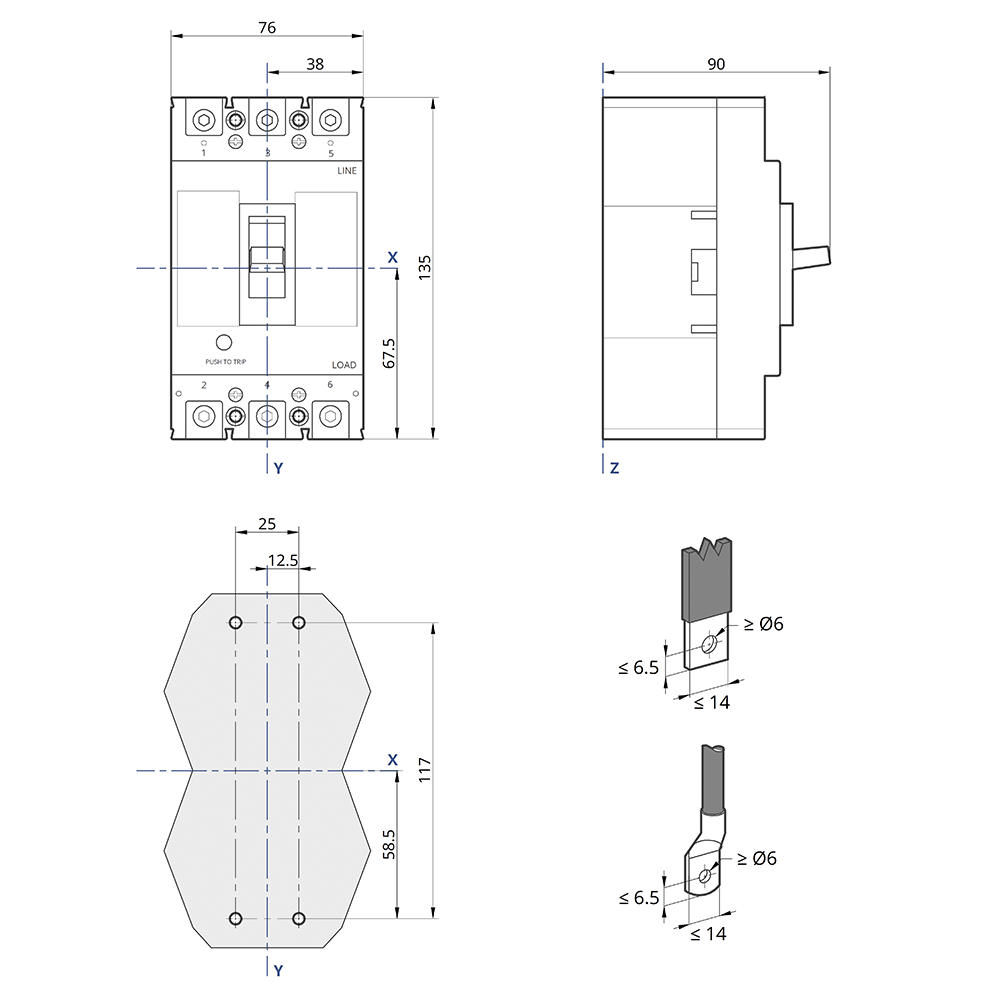

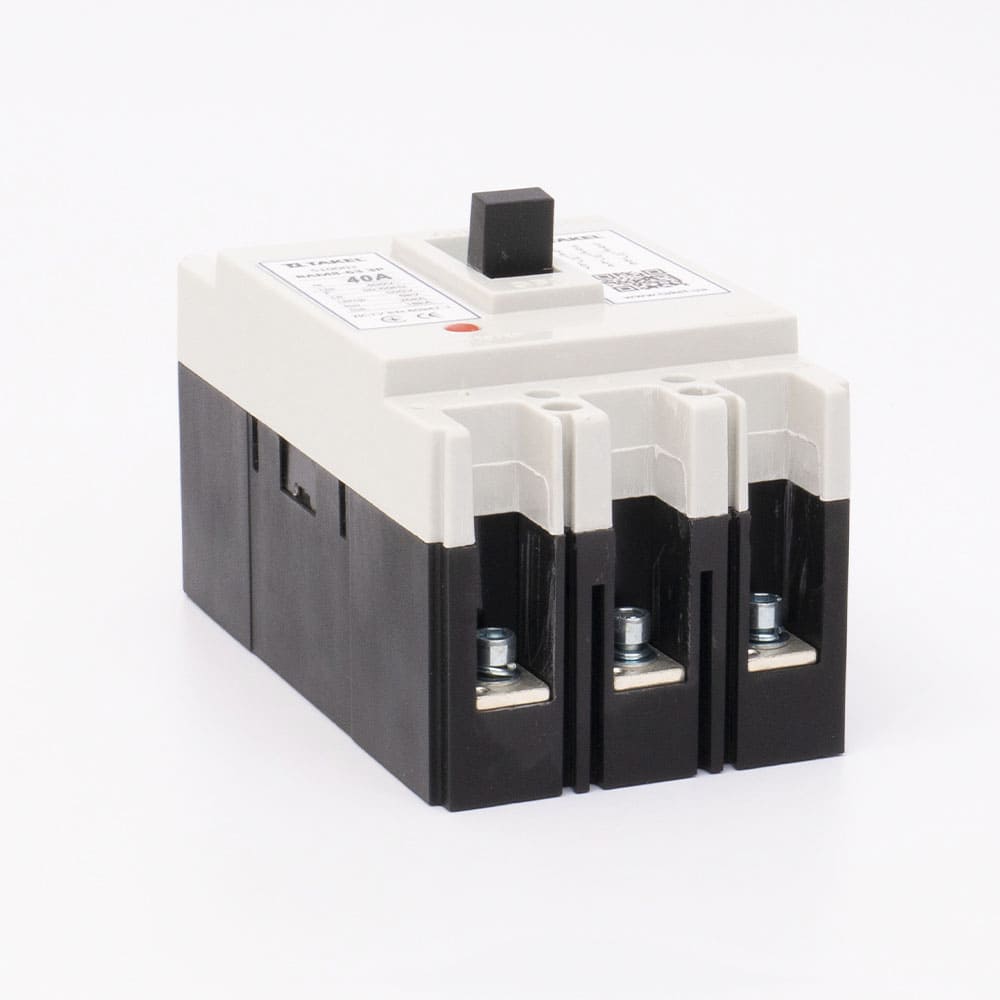

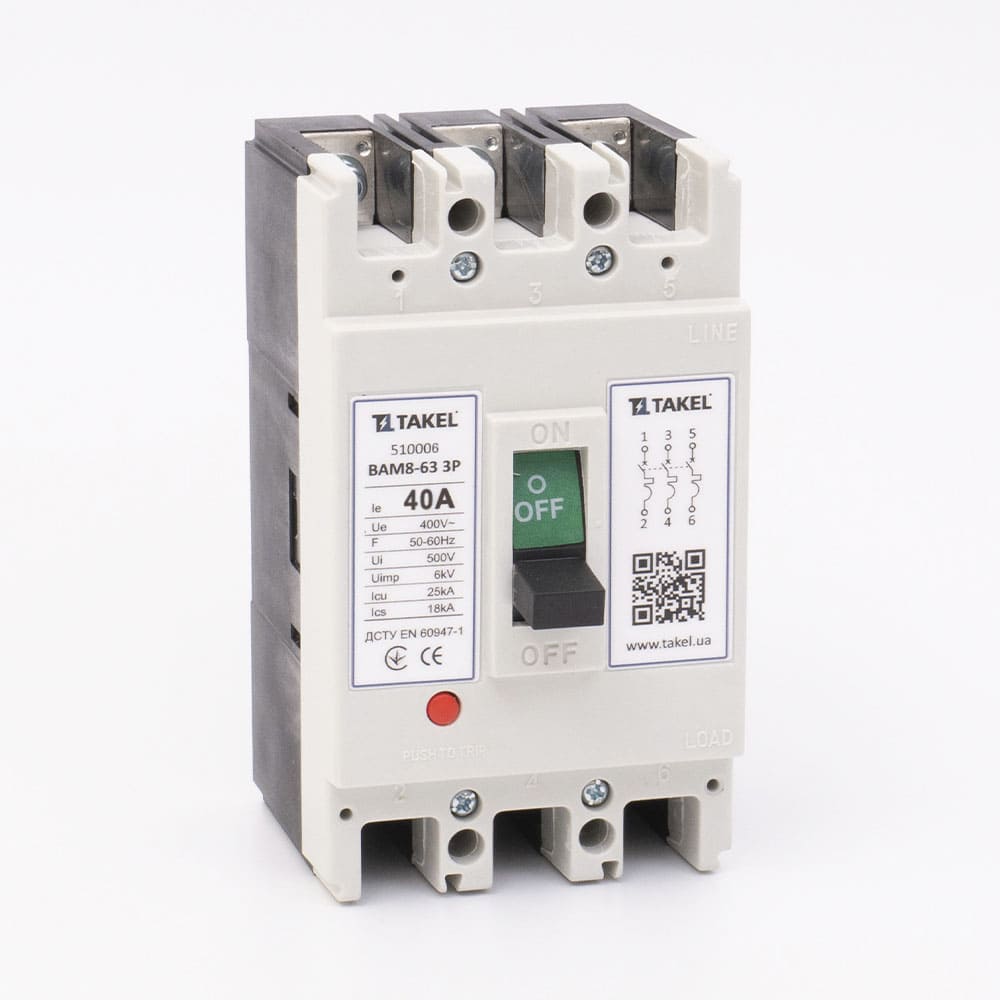

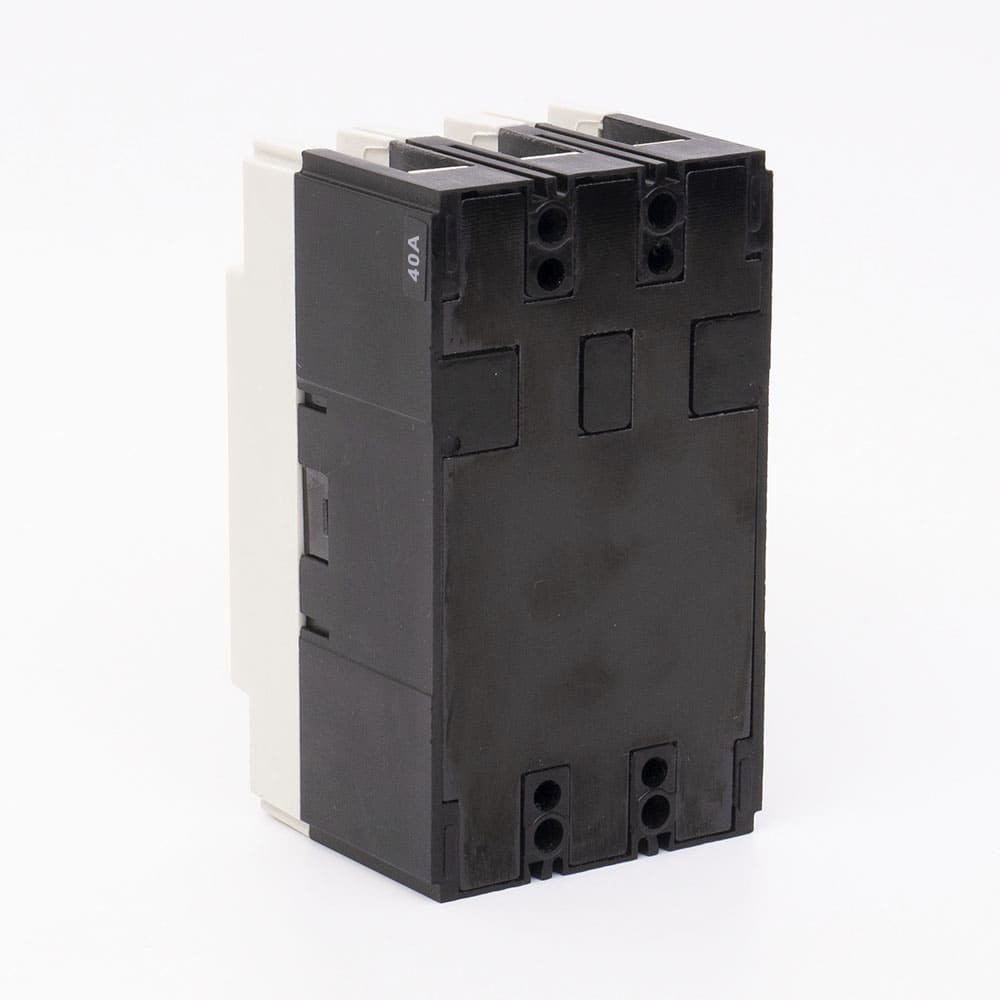

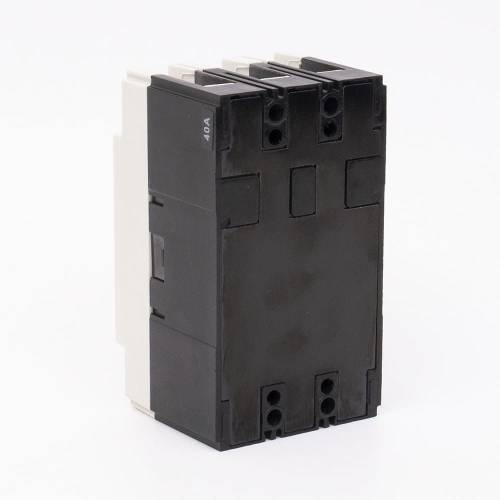

Вимикач автоматичний силовий ВАМ8-63 3Р 40А TAKEL

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 40

Типорозмір (Габарит): 63

Номінальна робоча здатність вимкнення Ics, кА : 18 кА Ics при 400 В

Тип розчеплювача: Тепловий + Електромагнітний

Уставка електромагнітного відключення Іi: 8…12 In

Ступінь захисту: ІР30: корпус, IP00: клеми

Номінальна імпульсна напруга Uimp, В: 6000

Механічна зносостійкість, циклів: 7000

Номінальна гранична здатність вимкнення Icu, кА : 25 кА Icu при 400 В

Електрична зносостійкість, циклів: 2500

Робоча температура, °С: -40...+60

Категорія селективності: А

Розмір різьби кріплень для підключення зовнішніх проводів: М6

Переріз провідника для підключення до клем, мм²: 10

Частота перемикання: 25
